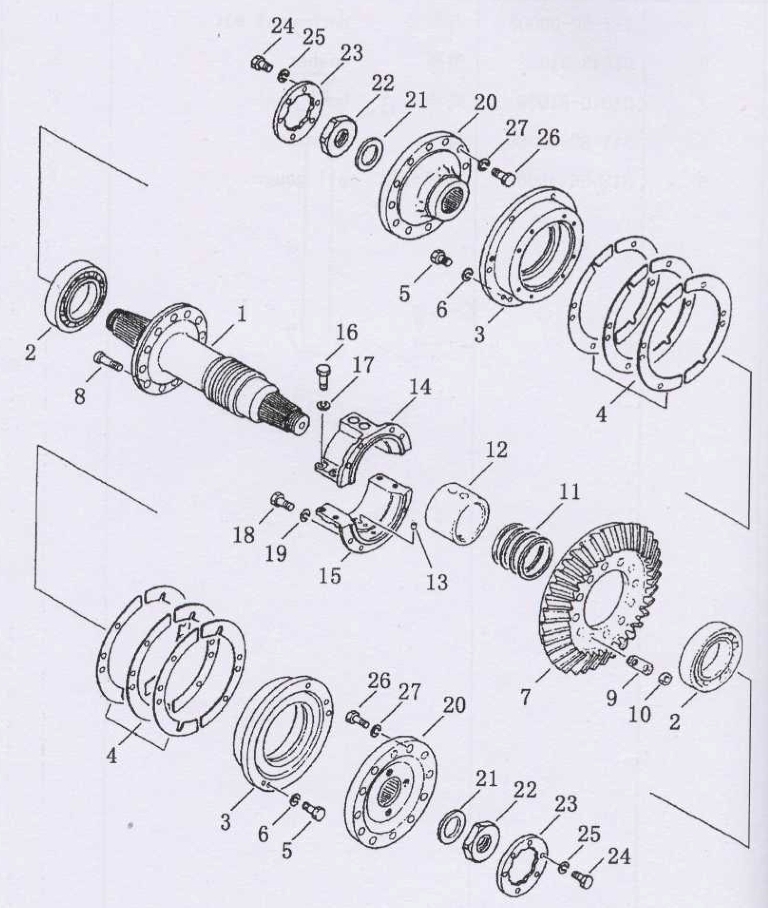

BEVEL GEAR AND SHAFT

← OIL GAUGE ASS’Y STEERING CLUTCH →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:shim, lock

Каталожный номер:31Y-16-00011

Комплект:4

Примечание:

№ на схеме:

Наименование:shim, lock

Каталожный номер:31Y-16-00010

Комплект:6

Примечание:

№ на схеме:

Наименование:shim, lock

Каталожный номер:31Y-16-00009

Комплект:10

Примечание:

№ на схеме:

Наименование:shim, lock

Каталожный номер:31Y-16-00008

Комплект:4

Примечание:

№ на схеме:

Наименование:shim, lock

Каталожный номер:31Y-16-00007

Комплект:6

Примечание:

№ на схеме:

Наименование:middle drive and steering clutch

Каталожный номер:31Y-16-00000

Комплект:1

Примечание:

№ на схеме:1

Наименование:shaft

Каталожный номер:31Y-16-00012

Комплект:1

Примечание:

№ на схеме:2

Наименование:bearing

Каталожный номер:GB297-7520E

Комплект:2

Примечание:

№ на схеме:3

Наименование:housing, bearing

Каталожный номер:31Y-16-00005

Комплект:2

Примечание:

№ на схеме:4

Наименование:shim, lock

Каталожный номер:31Y-16-00006

Комплект:6

Примечание:

№ на схеме:5

Наименование:bolt

Каталожный номер:01010-51445

Комплект:12

Примечание:

№ на схеме:6

Наименование:shim

Каталожный номер:01643-31445

Комплект:12

Примечание:

№ на схеме:7

Наименование:bevel gear

Каталожный номер:31Y-16-00013

Комплект:1

Примечание:

№ на схеме:8

Наименование:bolt

Каталожный номер:01084-01860

Комплект:12

Примечание:

№ на схеме:9

Наименование:shim, lock

Каталожный номер:31Y-16-00014

Комплект:6

Примечание:

№ на схеме:10

Наименование:nut

Каталожный номер:01582-11815

Комплект:12

Примечание:

№ на схеме:11

Наименование:ring, seal

Каталожный номер:31Y-16-00017

Комплект:4

Примечание:

№ на схеме:12

Наименование:bushing

Каталожный номер:31Y-16-00016

Комплект:2

Примечание:

№ на схеме:13

Наименование:pin

Каталожный номер:31Y-16-00018

Комплект:1

Примечание:

№ на схеме:14

Наименование:flange

Каталожный номер:31Y-16-00015

Комплект:1

Примечание:

№ на схеме:15

Наименование:flange

Каталожный номер:31Y-16-00019

Комплект:1

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:01010-51030

Комплект:4

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:01602-21030

Комплект:4

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:01010-51030

Комплект:4

Примечание:

№ на схеме:19

Наименование:washer

Каталожный номер:01602-21030

Комплект:4

Примечание:

№ на схеме:20

Наименование:hub, gear

Каталожный номер:31Y-16-00004

Комплект:2

Примечание:

№ на схеме:21

Наименование:shim

Каталожный номер:31Y-16-00002

Комплект:2

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:31Y-16-00001

Комплект:2

Примечание:

№ на схеме:23

Наименование:shim

Каталожный номер:31Y-16-00003

Комплект:2

Примечание:

№ на схеме:24

Наименование:bolt M12X25

Каталожный номер:01010-51225

Комплект:2

Примечание:

№ на схеме:25

Наименование:washer 12

Каталожный номер:01643-31232

Комплект:2

Примечание:

№ на схеме:26

Наименование:bolt M18X55

Каталожный номер:01010-51855

Комплект:24

Примечание:

№ на схеме:27

Наименование:washer 18

Каталожный номер:01643-31845

Комплект:24

Примечание:
