TRACK SHOE(MASTER PIN TYPE )(STD)

← CARRIER ROLLER RADIATOR GUARD →

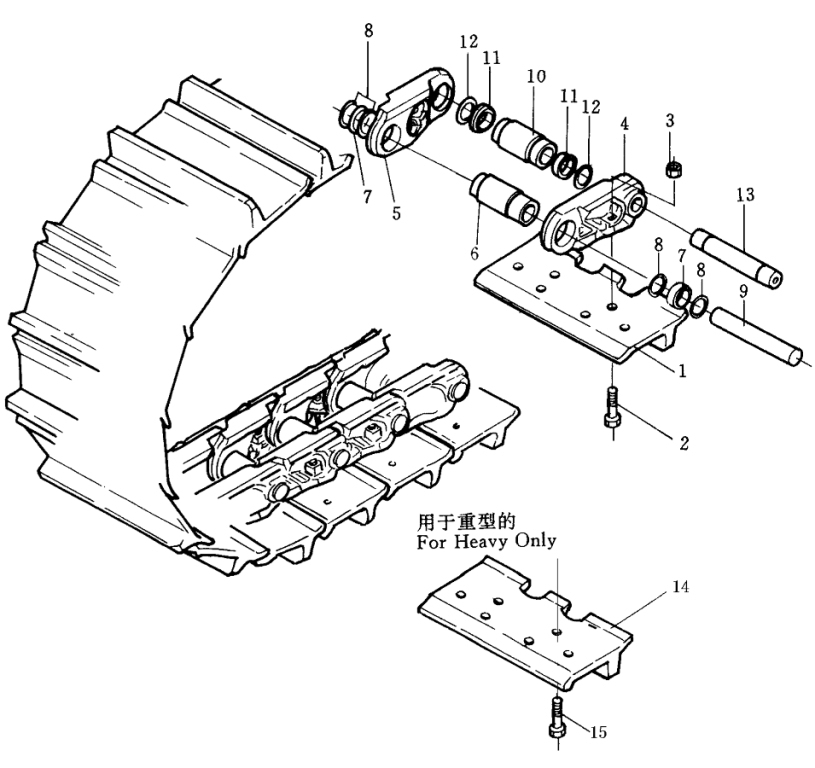

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:track shoe ass’y

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:

Наименование:single grouser, 560mm wide

Каталожный номер:

Комплект:

Примечание:

№ на схеме:

Наименование:track link ass’y

Каталожный номер:228MC-41000

Комплект:1

Примечание:

№ на схеме:

Наименование:standard track shoe

Каталожный номер:228MC-41156

Комплект:

Примечание:

№ на схеме:1

Наименование:track shoe

Каталожный номер:228MA-00156

Комплект:82

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:228MA-00062

Комплект:328

Примечание:

№ на схеме:3

Наименование:nut

Каталожный номер:228MA-00061

Комплект:328

Примечание:

№ на схеме:4

Наименование:link, track, L.H

Каталожный номер:228MC-00011

Комплект:82

Примечание:

№ на схеме:5

Наименование:link, track, R.H

Каталожный номер:228MC-00021

Комплект:82

Примечание:

№ на схеме:6

Наименование:bushing, regular

Каталожный номер:228MA-00031

Комплект:78

Примечание:

№ на схеме:7

Наименование:spacer, regular

Каталожный номер:228MA-00051

Комплект:156

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:228MA-00053

Комплект:312

Примечание:

№ на схеме:9

Наименование:pin, regular

Каталожный номер:228MA-00041

Комплект:78

Примечание:

№ на схеме:10

Наименование:bushing, master

Каталожный номер:228MA-00032

Комплект:4

Примечание:

№ на схеме:11

Наименование:spacer, master

Каталожный номер:228MA-00052

Комплект:8

Примечание:

№ на схеме:12

Наименование:washer

Каталожный номер:228MA-00053

Комплект:8

Примечание:

№ на схеме:13

Наименование:pin, master

Каталожный номер:228MA-00042

Комплект:4

Примечание:

№ на схеме:14

Наименование:track shoe, heavy

Каталожный номер:175-32-31313

Комплект:82

Примечание:

№ на схеме:15

Наименование:bolt, shoe

Каталожный номер:228MA-00062

Комплект:328

Примечание:
