RIPPER CONTROL LEVER

RIPPER CONTROL LEVER

← SINGLE SHANK RIPPER ASS’Y ENGINE MOUNTING →

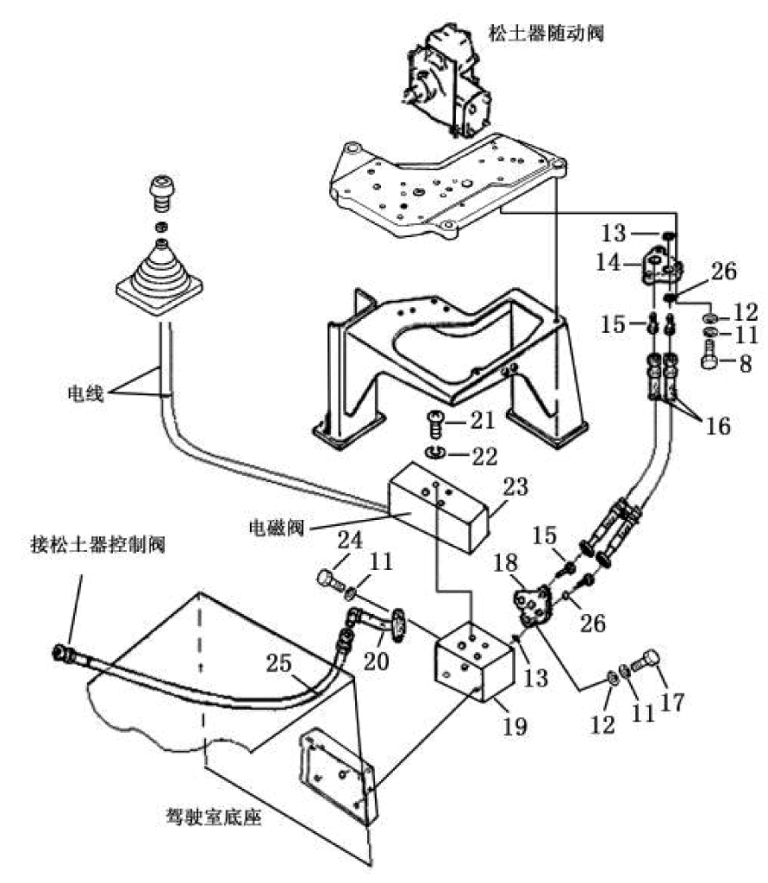

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:8
Наименование:bolt
Каталожный номер:01011-51030
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:01602-21030
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:01643-31032
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:07000-03022
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:flange
Каталожный номер:23Y-89B-00001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:elbow
Каталожный номер:07230-20210
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:hose
Каталожный номер:07102-20204
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:bolt
Каталожный номер:01011-51005
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:flange
Каталожный номер:23Y-89B-00002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:seat, valve
Каталожный номер:171-86-04000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:elbow
Каталожный номер:23Y-89-12100
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:bolt
Каталожный номер:01252-30640
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:washer
Каталожный номер:01602-50619
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:radiotube
Каталожный номер:171-86-05000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:bolt
Каталожный номер:01010-51025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:hose
Каталожный номер:07102-20314
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:washer
Каталожный номер:07005-01412
Комплект:4
Примечание:
