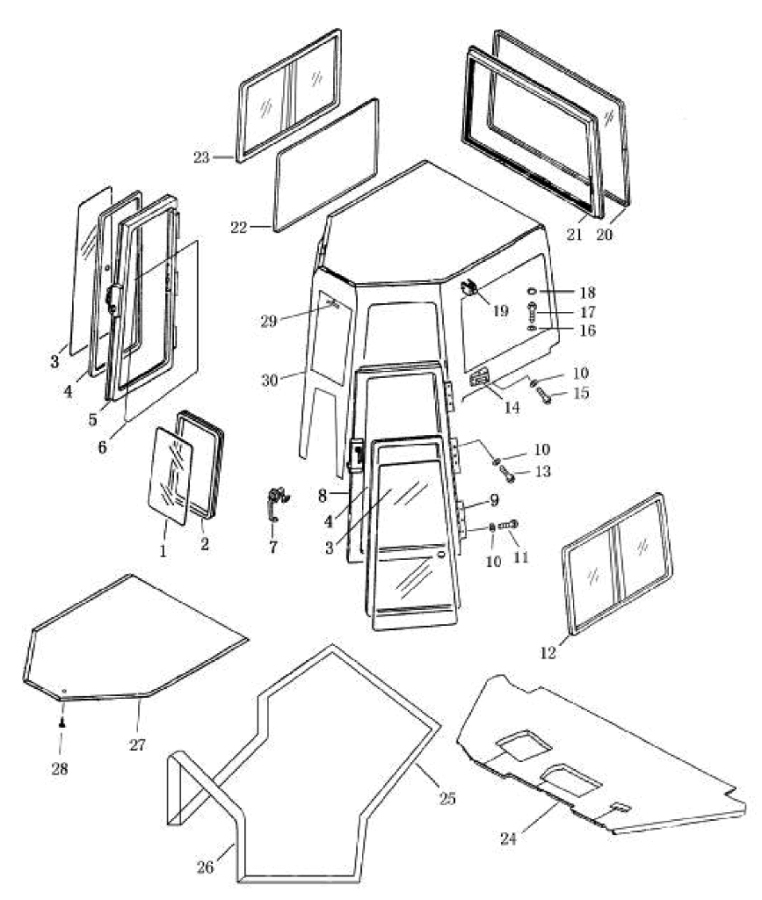

CAB

← ROLL OVER PROTECTIVE STRUCTURE BRACKET TRIPLE-RIPPER ASS’Y →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:lock

Каталожный номер:16Y-56C-12000

Комплект:1

Примечание:

№ на схеме:1

Наименование:glass

Каталожный номер:171-56-00005

Комплект:1

Примечание:

№ на схеме:2

Наименование:strip

Каталожный номер:171-56-00004

Комплект:1

Примечание:

№ на схеме:3

Наименование:glass

Каталожный номер:171-56-00002

Комплект:2

Примечание:

№ на схеме:4

Наименование:strip

Каталожный номер:171-56-00001

Комплект:2

Примечание:

№ на схеме:5

Наименование:door

Каталожный номер:171-56-03000

Комплект:1

Примечание:

№ на схеме:6

Наименование:strip

Каталожный номер:171-56-06000

Комплект:2

Примечание:

№ на схеме:7

Наименование:lock

Каталожный номер:16Y-56C-09000

Комплект:1

Примечание:

№ на схеме:8

Наименование:door

Каталожный номер:171-56-02000

Комплект:1

Примечание:

№ на схеме:9

Наименование:hinge

Каталожный номер:16Y-56C-04000

Комплект:6

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:01643-31032

Комплект:44

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:01010-51025

Комплект:18

Примечание:

№ на схеме:12

Наименование:window

Каталожный номер:171-56-04000

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:01010-51040

Комплект:18

Примечание:

№ на схеме:14

Наименование:lock

Каталожный номер:16Y-56C-11000

Комплект:1

Примечание:

№ на схеме:15

Наименование:bolt

Каталожный номер:01010-51020

Комплект:8

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:01643-31232

Комплект:11

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:01010-51255

Комплект:11

Примечание:

№ на схеме:18

Наименование:cover

Каталожный номер:16Y-56C-00007

Комплект:11

Примечание:

№ на схеме:19

Наименование:shim

Каталожный номер:16Y-56C-08000

Комплект:4

Примечание:

№ на схеме:20

Наименование:glass

Каталожный номер:171-56-00015

Комплект:1

Примечание:

№ на схеме:21

Наименование:strip

Каталожный номер:171-56-00014

Комплект:1

Примечание:

№ на схеме:22

Наименование:strip

Каталожный номер:171-56-00003

Комплект:2

Примечание:

№ на схеме:23

Наименование:window

Каталожный номер:171-56-05000

Комплект:1

Примечание:

№ на схеме:24

Наименование:mat

Каталожный номер:171-56-10000

Комплект:1

Примечание:

№ на схеме:25

Наименование:strip

Каталожный номер:171-56-00006

Комплект:1

Примечание:

№ на схеме:26

Наименование:strip

Каталожный номер:171-56-00016

Комплект:1

Примечание:

№ на схеме:27

Наименование:garnish

Каталожный номер:171-56-08000

Комплект:1

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:16Y-56C-15000

Комплект:14

Примечание:

№ на схеме:29

Наименование:mirror

Каталожный номер:16Y-56C-14000

Комплект:1

Примечание:

№ на схеме:30

Наименование:bracket

Каталожный номер:171-56-01000

Комплект:1

Примечание:
