C-FRAME

C-FRAME

← ANGLE BLADE ROLL OVER PROTECTIVE STRUCTURE BRACKET →

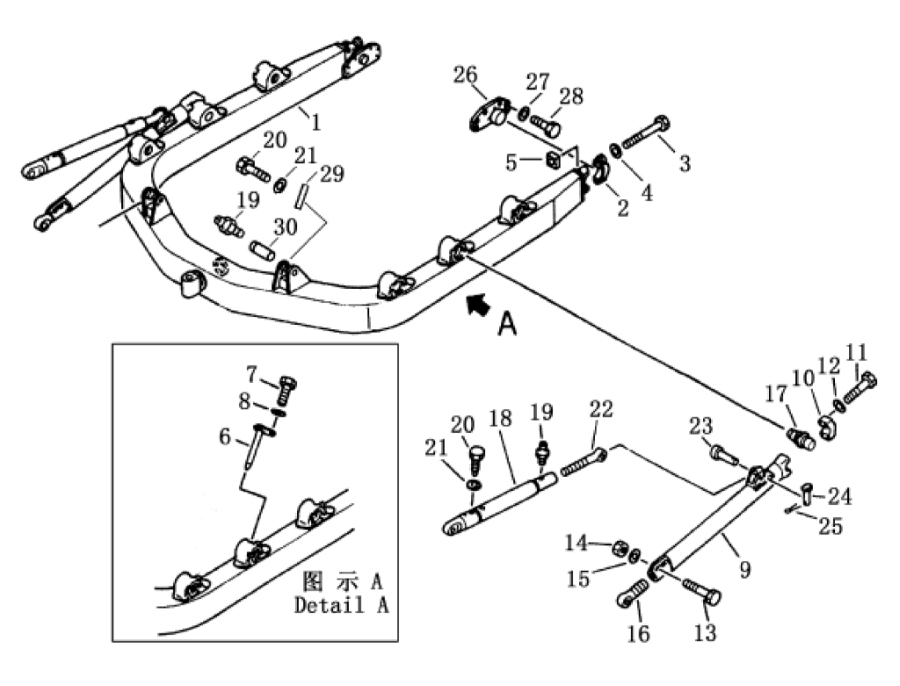

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:C-frame ass’y
Каталожный номер:24Y-81-05000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:cap
Каталожный номер:175-71-11482
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt
Каталожный номер:175-71-11491
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:01643-22245
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:nut
Каталожный номер:01580-12218
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:pin
Каталожный номер:154-70-19181
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:01010-51420
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:205-06-62270
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:support
Каталожный номер:24Y-81-03000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:cap
Каталожный номер:175-70-12160
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:bolt
Каталожный номер:01010-52095
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:01643-52060
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:bolt
Каталожный номер:01010-51820
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:nut
Каталожный номер:01580-11815
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:01643-51845
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:screw
Каталожный номер:175-70-12130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:joint
Каталожный номер:24Y-81-00005
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:brace
Каталожный номер:24Y-81-04000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:fitting grease
Каталожный номер:07020-01021
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:bolt
Каталожный номер:01010-51435
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:washer
Каталожный номер:01643-21445
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:screw
Каталожный номер:24Y-81-00004
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:pin
Каталожный номер:150-70-13411
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:pin
Каталожный номер:170-70-12240
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:pin cotter
Каталожный номер:04050-04026
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:trunnion
Каталожный номер:175-70-23133
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:bolt
Каталожный номер:01010-52450
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:washer
Каталожный номер:01643-32460
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:pin
Каталожный номер:195-71-11520
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:pin
Каталожный номер:175-71-11351
Комплект:2
Примечание:
