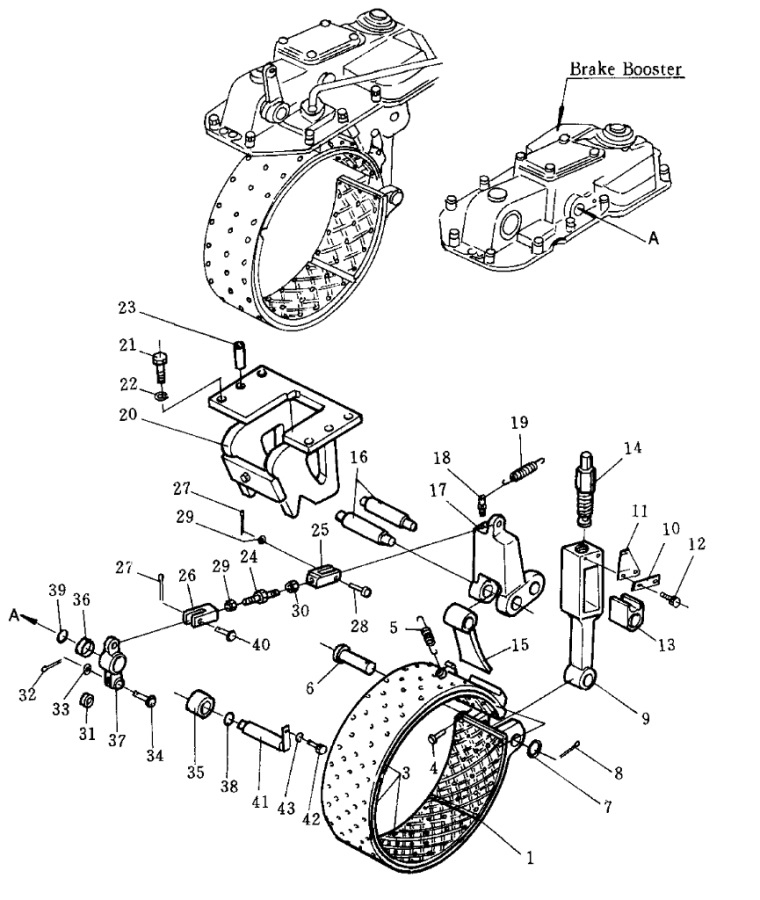

BRAKE BAND AND LINKAGE

← STEERING CLUTCH BRAKE BOOSTER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:bracket(R.H)

Каталожный номер:175-33-24291

Комплект:1

Примечание:

№ на схеме:

Наименование:brake band (R.H)

Каталожный номер:175-33-28210

Комплект:1

Примечание:

№ на схеме:

Наименование:brake band ass’y (R.H)

Каталожный номер:175-33-00090

Комплект:1

Примечание:

№ на схеме:

Наименование:brake band ass’y (L.H)

Каталожный номер:175-33-00080

Комплект:1

Примечание:

№ на схеме:1

Наименование:brake band (L.H)

Каталожный номер:175-33-28110

Комплект:1

Примечание:

№ на схеме:2

Наименование:lining, brake (A)

Каталожный номер:175-33-28130

Комплект:4

Примечание:

№ на схеме:3

Наименование:lining, brake (B)

Каталожный номер:175-33-28140

Комплект:6

Примечание:

№ на схеме:4

Наименование:rivet, brake lining

Каталожный номер:04412-00514

Комплект:198

Примечание:

№ на схеме:5

Наименование:spring

Каталожный номер:100-33-13120

Комплект:2

Примечание:

№ на схеме:6

Наименование:pin

Каталожный номер:175-33-24210

Комплект:2

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:175-33-24220

Комплект:2

Примечание:

№ на схеме:8

Наименование:pin

Каталожный номер:04050-14050

Комплект:2

Примечание:

№ на схеме:9

Наименование:rod

Каталожный номер:175-33-24231

Комплект:2

Примечание:

№ на схеме:10

Наименование:plate, lock

Каталожный номер:154-33-11620

Комплект:2

Примечание:

№ на схеме:11

Наименование:spring, lock

Каталожный номер:154-33-11610

Комплект:2

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:01010-51016

Комплект:4

Примечание:

№ на схеме:13

Наименование:block, lock

Каталожный номер:154-33-11540

Комплект:2

Примечание:

№ на схеме:14

Наименование:bolt, adjusting

Каталожный номер:175-33-24272

Комплект:2

Примечание:

№ на схеме:15

Наименование:end block

Каталожный номер:175-33-24240

Комплект:2

Примечание:

№ на схеме:16

Наименование:shaft, lock

Каталожный номер:175-33-24260

Комплект:4

Примечание:

№ на схеме:17

Наименование:rod

Каталожный номер:175-33-24251

Комплект:2

Примечание:

№ на схеме:18

Наименование:seat

Каталожный номер:154-33-11650

Комплект:2

Примечание:

№ на схеме:19

Наименование:spring

Каталожный номер:150-33-12171

Комплект:2

Примечание:

№ на схеме:20

Наименование:bracket(L.H)

Каталожный номер:175-33-24281

Комплект:1

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:01010-52055

Комплект:8

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:01643-32060

Комплект:8

Примечание:

№ на схеме:23

Наименование:pin, dowel

Каталожный номер:154-33-11720

Комплект:4

Примечание:

№ на схеме:24

Наименование:rod

Каталожный номер:175-33-24311

Комплект:2

Примечание:

№ на схеме:25

Наименование:yoke

Каталожный номер:175-33-24320

Комплект:2

Примечание:

№ на схеме:26

Наименование:yoke

Каталожный номер:175-33-24330

Комплект:2

Примечание:

№ на схеме:27

Наименование:pin

Каталожный номер:04050-04028

Комплект:4

Примечание:

№ на схеме:28

Наименование:pin

Каталожный номер:175-33-24450

Комплект:2

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:01583-01811

Комплект:2

Примечание:

№ на схеме:30

Наименование:nut

Каталожный номер:175-33-24342

Комплект:2

Примечание:

№ на схеме:31

Наименование:roller

Каталожный номер:170-33-13330

Комплект:2

Примечание:

№ на схеме:32

Наименование:pin

Каталожный номер:04050-14026

Комплект:2

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:01641-21626

Комплект:2

Примечание:

№ на схеме:34

Наименование:shaft ,pin

Каталожный номер:04205-01645

Комплект:2

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:198-43-13220

Комплект:2

Примечание:

№ на схеме:36

Наименование:spacer

Каталожный номер:154-33-21280

Комплект:2

Примечание:

№ на схеме:37

Наименование:lever

Каталожный номер:175-33-24353

Комплект:2

Примечание:

№ на схеме:38

Наименование:O-ring

Каталожный номер:07000-03030

Комплект:2

Примечание:

№ на схеме:39

Наименование:O-ring

Каталожный номер:07000-03025

Комплект:2

Примечание:

№ на схеме:40

Наименование:pin

Каталожный номер:175-33-24450

Комплект:2

Примечание:

№ на схеме:41

Наименование:shaft

Каталожный номер:154-33-21262

Комплект:2

Примечание:

№ на схеме:42

Наименование:bolt

Каталожный номер:01010-51025

Комплект:2

Примечание:

№ на схеме:43

Наименование:washer, spring

Каталожный номер:01602-21030

Комплект:2

Примечание:
