BLADE TILT CONTROL VALVE

BLADE TILT CONTROL VALVE

← BLADE LIFT AND RIPPER CONTROL VALVE 2 BLADE LIFT CYLINDER →

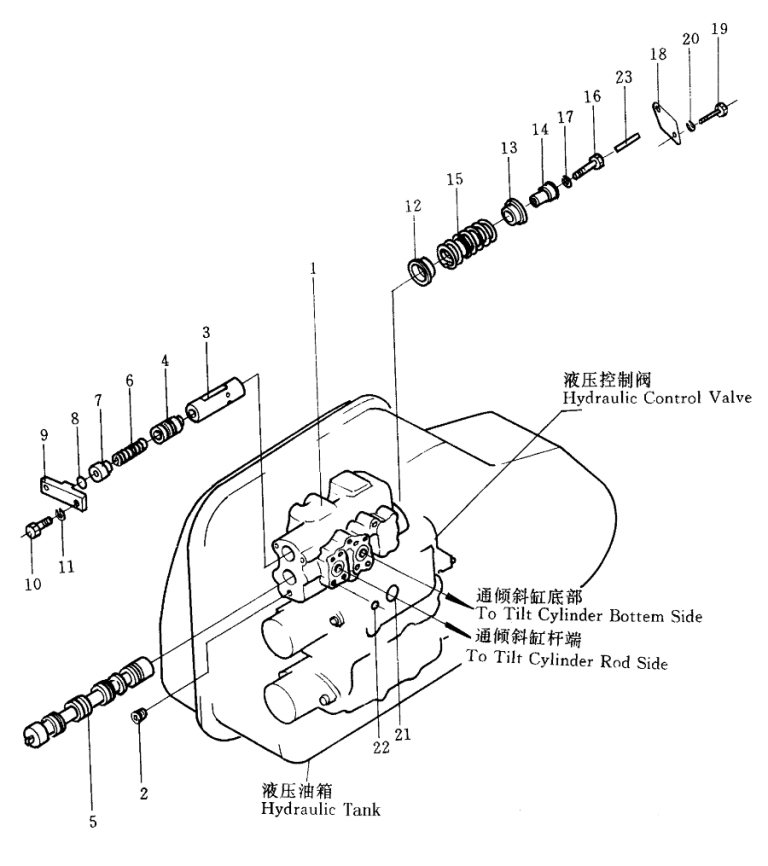

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:blade tilt control valve
Каталожный номер:701-41-11006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:body, valve
Каталожный номер:701-41-31320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:plug
Каталожный номер:07042-00415
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:collar
Каталожный номер:701-41-31121
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:valve, flow check
Каталожный номер:701-41-31130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:spool, tilt control valve
Каталожный номер:701-43-31480
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:spring
Каталожный номер:701-41-31180
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:seat
Каталожный номер:701-41-31150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:O-ring
Каталожный номер:07000-13028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:plate
Каталожный номер:701-51-31172
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bolt
Каталожный номер:01010-31450
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:washer, spring
Каталожный номер:01602-01442
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:spacer
Каталожный номер:701-43-31181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:spacer
Каталожный номер:701-43-31191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:collar
Каталожный номер:701-43-31291
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:spring
Каталожный номер:701-43-31221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:bolt
Каталожный номер:01010-31290
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:washer, spring
Каталожный номер:01602-01236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:plate
Каталожный номер:701-43-31460
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:bolt
Каталожный номер:01011-31215
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:washer, spring
Каталожный номер:01602-01236
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:O-ring
Каталожный номер:701-51-31250
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:O-ring
Каталожный номер:07000-02015
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:collar
Каталожный номер:701-43-31470
Комплект:2
Примечание:
