BATTERY AND RELAY SWITCH

← RELAY AND FUSE BOX UNIVERSAL JOINT →

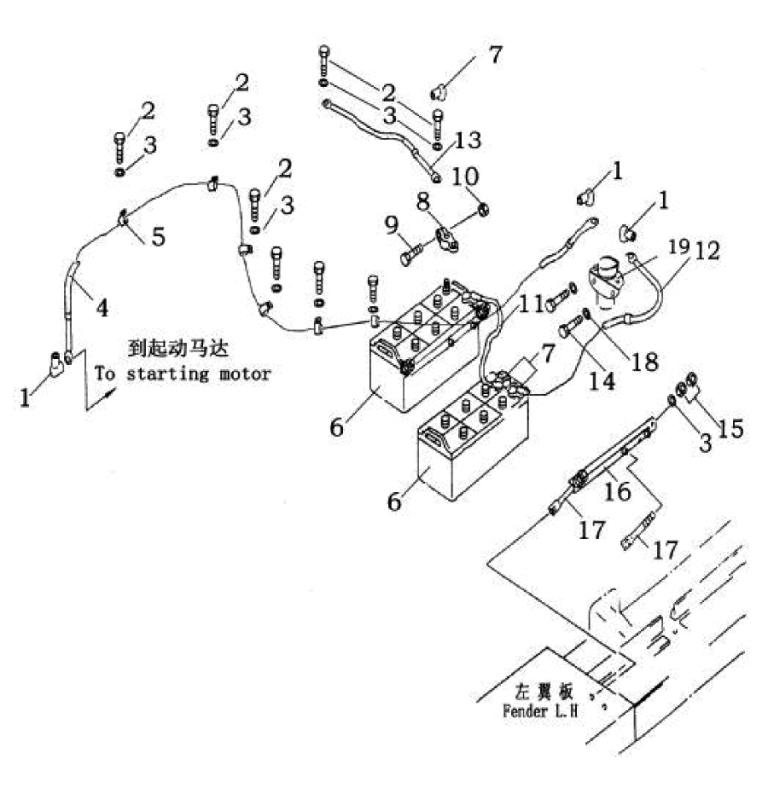

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:terminal “-“

Каталожный номер:08000-00001

Комплект:2

Примечание:

№ на схеме:1

Наименование:cap

Каталожный номер:08038-00518

Комплект:3

Примечание:

№ на схеме:2

Наименование:bolt

Каталожный номер:01010-51016

Комплект:8

Примечание:

№ на схеме:3

Наименование:washer

Каталожный номер:01643-31032

Комплект:8

Примечание:

№ на схеме:4

Наименование:cable

Каталожный номер:171-07-01000

Комплект:1

Примечание:

№ на схеме:5

Наименование:clip

Каталожный номер:08035-12510

Комплект:6

Примечание:

№ на схеме:6

Наименование:(200AH) battery

Каталожный номер:01010-20000

Комплект:2

Примечание:

№ на схеме:7

Наименование:cap

Каталожный номер:08038-22511

Комплект:4

Примечание:

№ на схеме:8

Наименование:terminal “+“

Каталожный номер:08000-00000

Комплект:2

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:01010-30830

Комплект:2

Примечание:

№ на схеме:10

Наименование:nut

Каталожный номер:01580-00806

Комплект:2

Примечание:

№ на схеме:11

Наименование:cable

Каталожный номер:195-06-18581

Комплект:1

Примечание:

№ на схеме:12

Наименование:cable

Каталожный номер:23Y-07B-03000

Комплект:1

Примечание:

№ на схеме:13

Наименование:cable

Каталожный номер:23Y-07B-02000

Комплект:1

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:01010-50820

Комплект:2

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:01580-11008

Комплект:4

Примечание:

№ на схеме:16

Наименование:holder

Каталожный номер:195-06-18581

Комплект:2

Примечание:

№ на схеме:17

Наименование:rod

Каталожный номер:175-06-39621

Комплект:4

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:01643-30823

Комплект:2

Примечание:

№ на схеме:19

Наименование:relay

Каталожный номер:D2601-60000

Комплект:1

Примечание:
