TRANSMISSION TRANSFER

TRANSMISSION TRANSFER

← TRANSMISSION GEAR AND SHAFT 3 TRANSMISSION VALVE 1 →

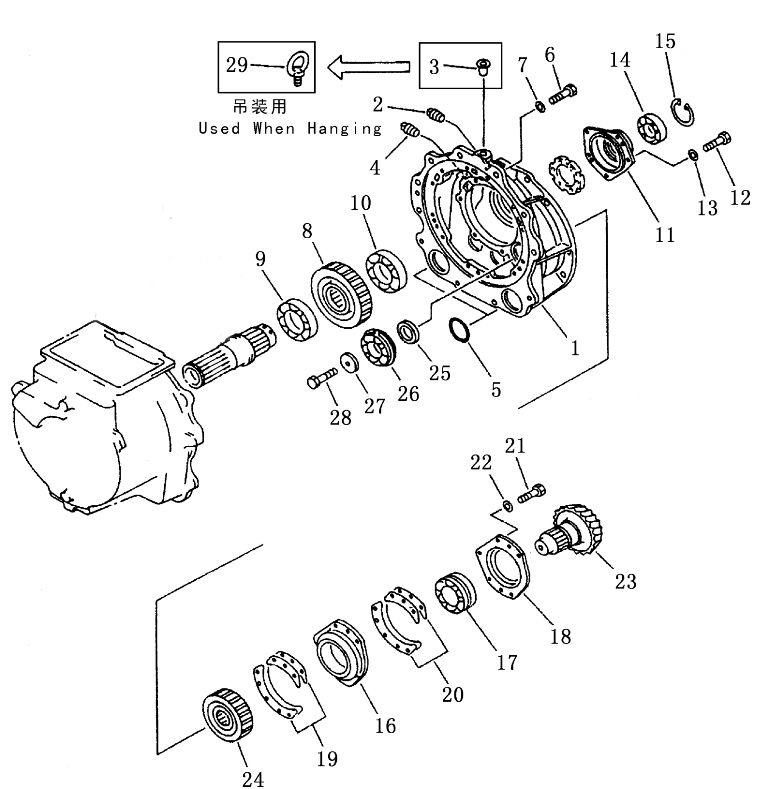

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:gear
Каталожный номер:154-15-43290
Комплект:1
Примечание:SD23S, SD23R
0 ₽
шт
№ на схеме:
Наименование:gear
Каталожный номер:154-15-43280
Комплект:1
Примечание:SD23S, SD23R
0 ₽
шт
№ на схеме:
Наименование:TRANSMISSION ASS’Y
Каталожный номер:154-15-41002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:plug
Каталожный номер:07042-70108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:plug
Каталожный номер:07048-02216
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:plug
Каталожный номер:07042-70617
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:O-ring
Каталожный номер:07000-02105
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bolt
Каталожный номер:01010-51645
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:washer
Каталожный номер:01643-31645
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:gear
Каталожный номер:154-15-43230
Комплект:1
Примечание:SD23, SD23E, SD23D
0 ₽
шт
№ на схеме:9
Наименование:bearing
Каталожный номер:175-15-49340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:bearing
Каталожный номер:175-15-43270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:cage bearing
Каталожный номер:154-15-23151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:01010-51230
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:01643-31232
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:bearing
Каталожный номер:06000-22210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:ring snap
Каталожный номер:04065-09030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:cage bearing
Каталожный номер:154-15-33350
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:bearing
Каталожный номер:154-15-29120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:cover
Каталожный номер:154-15-23360
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:shim ass’y
Каталожный номер:154-15-05260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:bolt
Каталожный номер:01010-51250
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:washer
Каталожный номер:01643-31232
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:shaft
Каталожный номер:154-15-43251
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:gear
Каталожный номер:154-15-43240
Комплект:1
Примечание:SD23, SD23E, SD23D
0 ₽
шт
№ на схеме:25
Наименование:washer
Каталожный номер:154-15-43340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:bearing
Каталожный номер:154-15-39111
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:holder
Каталожный номер:154-15-33391
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:bolt
Каталожный номер:01010-51680
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:bolt eye
Каталожный номер:04530-12438
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:208-1
Наименование:case
Каталожный номер:154-15-43110
Комплект:1
Примечание:
