TRACK SHOE (LUBRICATE TYPE) SD23S

← TRACK SHOE (LUBRICATE TYPE) TRACK SHOE (MASTER PIN TYPE) →

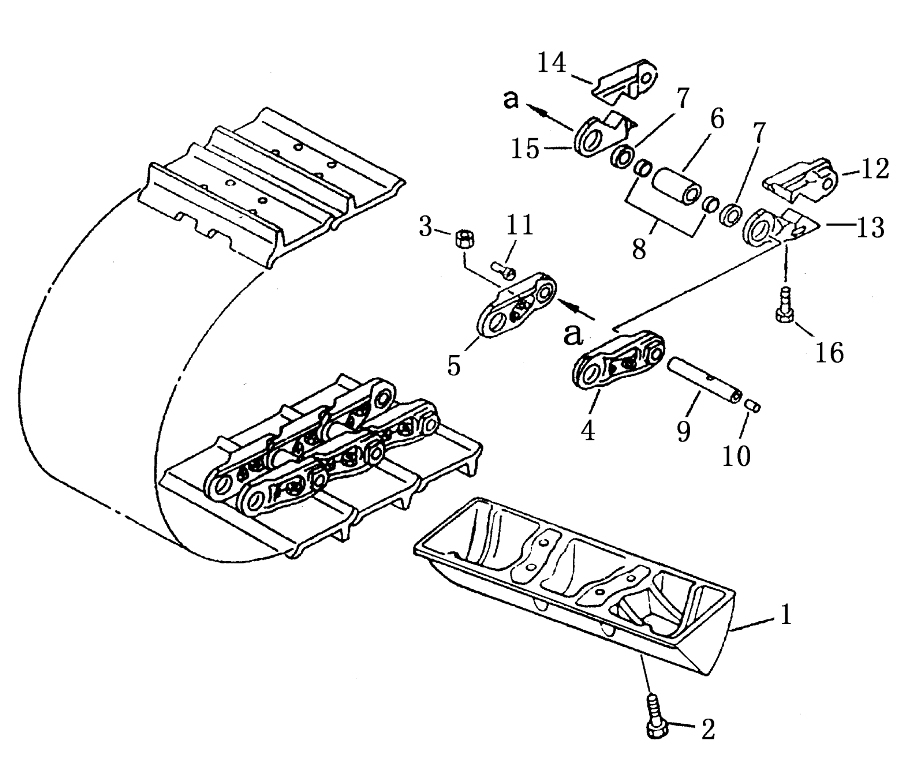

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:ring

Каталожный номер:216RA-00053

Комплект:180

Примечание:

№ на схеме:

Наименование:track link ass’y

Каталожный номер:216RA-45000

Комплект:1

Примечание:

№ на схеме:

Наименование:track shoe ass’y

Каталожный номер:216RA-45491

Комплект:1

Примечание:

№ на схеме:2

Наименование:bolt, shoe

Каталожный номер:216RA-00063

Комплект:344

Примечание:

№ на схеме:3

Наименование:nut, shoe

Каталожный номер:216RA-00061

Комплект:344

Примечание:

№ на схеме:4

Наименование:link, track, L.H.

Каталожный номер:216RA-00011

Комплект:86

Примечание:

№ на схеме:5

Наименование:link, track, R.H.

Каталожный номер:216RA-00021

Комплект:86

Примечание:

№ на схеме:6

Наименование:bushing

Каталожный номер:216RA-00031

Комплект:90

Примечание:

№ на схеме:7

Наименование:seal

Каталожный номер:216RG-00051

Комплект:180

Примечание:

№ на схеме:8

Наименование:spacer

Каталожный номер:216MA-00041

Комплект:180

Примечание:

№ на схеме:9

Наименование:pin

Каталожный номер:216RA-00041

Комплект:90

Примечание:

№ на схеме:10

Наименование:plug, large

Каталожный номер:216RA-00054

Комплект:90

Примечание:

№ на схеме:11

Наименование:plug, small

Каталожный номер:216RA-00055

Комплект:90

Примечание:

№ на схеме:12

Наименование:link master, L.H.pin side

Каталожный номер:216RB-00022

Комплект:4

Примечание:

№ на схеме:13

Наименование:link master, L.H.bushing side

Каталожный номер:216RB-00023

Комплект:4

Примечание:

№ на схеме:14

Наименование:link master, R L.H.pin side

Каталожный номер:216RB-00022

Комплект:4

Примечание:

№ на схеме:15

Наименование:link master, R.H.bushing side

Каталожный номер:216RB-00023

Комплект:4

Примечание:

№ на схеме:16

Наименование:bolt, master

Каталожный номер:216RA-00063

Комплект:16

Примечание:

№ на схеме:309-1

Наименование:shoe track

Каталожный номер:216RA-00491

Комплект:90

Примечание:
