SUPPORT

← FENDER REAR COVER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

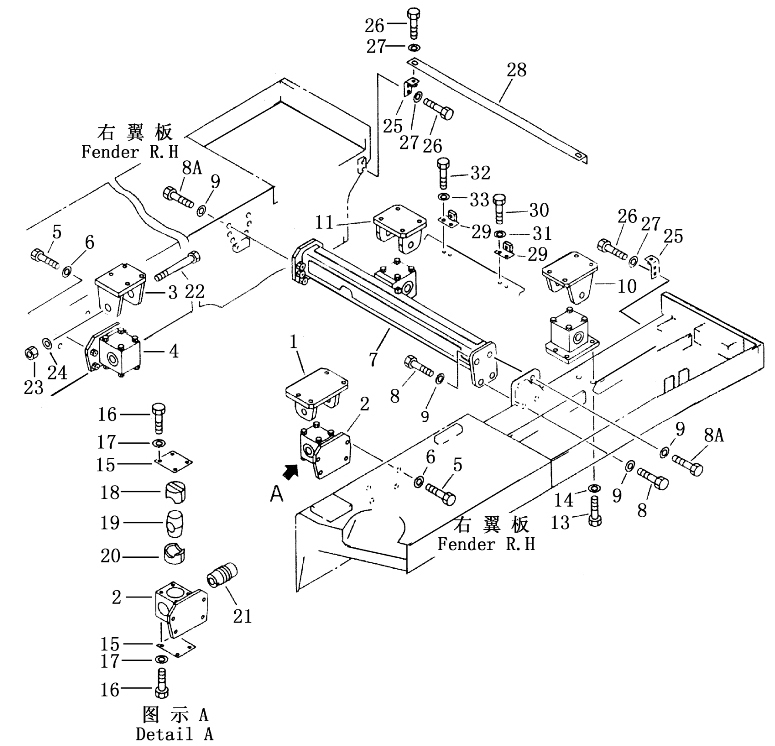

№ на схеме:

Наименование:bracket(for single shank ripper)

Каталожный номер:17Y-51B-02000

Комплект:1

Примечание:

№ на схеме:

Наименование:bracket(for single shank ripper)

Каталожный номер:17Y-51B-01000

Комплект:1

Примечание:

№ на схеме:2

Наименование:bracket

Каталожный номер:154-54-41830

Комплект:1

Примечание:

№ на схеме:3

Наименование:bracket r.h.

Каталожный номер:154-54-41780

Комплект:1

Примечание:

№ на схеме:4

Наименование:bracket

Каталожный номер:154-54-41830

Комплект:1

Примечание:

№ на схеме:5

Наименование:bolt M20X45

Каталожный номер:01010-52045

Комплект:8

Примечание:

№ на схеме:6

Наименование:washer

Каталожный номер:01643-32060

Комплект:8

Примечание:

№ на схеме:7

Наименование:support

Каталожный номер:154-54-41843

Комплект:1

Примечание:

№ на схеме:8A

Наименование:bolt M20X45

Каталожный номер:01010-52045

Комплект:7

Примечание:

№ на схеме:8

Наименование:bolt M20X60

Каталожный номер:01010-52060

Комплект:3

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:01643-32060

Комплект:10

Примечание:

№ на схеме:10

Наименование:bracket l.h.

Каталожный номер:154-54-41750

Комплект:1

Примечание:

№ на схеме:11

Наименование:bracket r.h.

Каталожный номер:154-54-41760

Комплект:1

Примечание:

№ на схеме:12

Наименование:bracket

Каталожный номер:154-54-41820

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt M14X35

Каталожный номер:01010-51435

Комплект:4

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:01643-31445

Комплект:4

Примечание:

№ на схеме:15

Наименование:plate

Каталожный номер:195-56-11320

Комплект:7

Примечание:

№ на схеме:16

Наименование:bolt M12X30

Каталожный номер:01010-51230

Комплект:28

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:01643-31232

Комплект:28

Примечание:

№ на схеме:18

Наименование:rubber

Каталожный номер:154-54-42220

Комплект:4

Примечание:

№ на схеме:19

Наименование:block

Каталожный номер:195-54-45490

Комплект:4

Примечание:

№ на схеме:20

Наименование:rubber

Каталожный номер:154-54-42220

Комплект:4

Примечание:

№ на схеме:21

Наименование:collar

Каталожный номер:195-54-45510

Комплект:4

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:175-978-5210

Комплект:4

Примечание:

№ на схеме:23

Наименование:nut

Каталожный номер:01580-12722

Комплект:4

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:01643-32780

Комплект:4

Примечание:

№ на схеме:25

Наименование:bracket

Каталожный номер:154-54-41351

Комплект:2

Примечание:

№ на схеме:26

Наименование:bolt M12X30

Каталожный номер:01010-51230

Комплект:6

Примечание:

№ на схеме:27

Наименование:washer

Каталожный номер:01643-31232

Комплект:6

Примечание:

№ на схеме:28

Наименование:angle

Каталожный номер:154-54-41341

Комплект:1

Примечание:

№ на схеме:29

Наименование:bracket

Каталожный номер:154-54-12791

Комплект:2

Примечание:

№ на схеме:30

Наименование:bolt M12X65

Каталожный номер:01010-51265

Комплект:2

Примечание:

№ на схеме:31

Наименование:washer

Каталожный номер:01643-31232

Комплект:2

Примечание:

№ на схеме:32

Наименование:bolt M12X65

Каталожный номер:01010-51225

Комплект:2

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:01643-31232

Комплект:2

Примечание:

№ на схеме:504-1

Наименование:bracket l.h.

Каталожный номер:154-54-41770

Комплект:1

Примечание:
