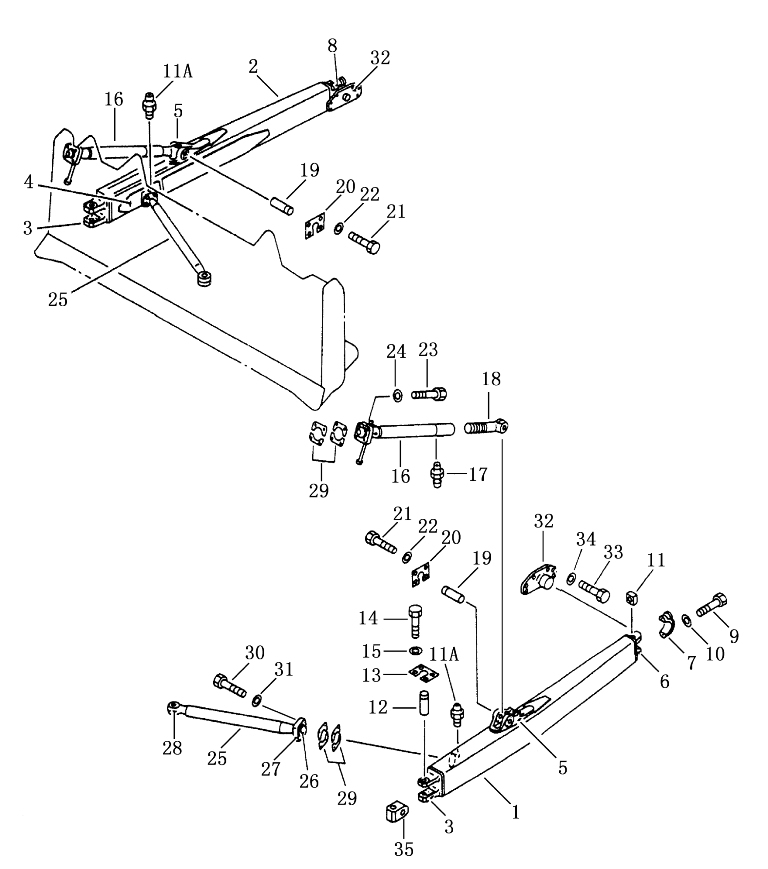

STRAIGHT TILT FRAME 2

← BLADE TILT CYLINDER PIPING ANGLE BLADE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:brace ass’y

Каталожный номер:154-81-00054

Комплект:2

Примечание:

№ на схеме:

Наименование:bracket ass’y R.H

Каталожный номер:154-71-00130

Комплект:1

Примечание:

№ на схеме:

Наименование:bracket ass’y L.H

Каталожный номер:150-70-00240

Комплект:1

Примечание:

№ на схеме:

Наименование:bracket R.H.

Каталожный номер:154-71-31580

Комплект:1

Примечание:

№ на схеме:

Наименование:bracket R.H.

Каталожный номер:154-71-31610

Комплект:1

Примечание:

№ на схеме:

Наименование:frame R.H.

Каталожный номер:154-929-3130

Комплект:1

Примечание:SD23S

№ на схеме:

Наименование:frame L.H.

Каталожный номер:154-929-3240

Комплект:1

Примечание:SD23S

№ на схеме:2

Наименование:frame R.H.

Каталожный номер:154-71-31164

Комплект:1

Примечание:SD23, SD23E

№ на схеме:3

Наименование:bracket

Каталожный номер:154-71-22231

Комплект:1

Примечание:

№ на схеме:4

Наименование:bracket L.H.

Каталожный номер:154-71-31510

Комплект:1

Примечание:

№ на схеме:5

Наименование:bracket L.H.

Каталожный номер:175-71-31650

Комплект:1

Примечание:

№ на схеме:6

Наименование:bracket

Каталожный номер:150-70-23153

Комплект:1

Примечание:

№ на схеме:7

Наименование:cap

Каталожный номер:150-70-23244

Комплект:1

Примечание:

№ на схеме:8

Наименование:seat R.H.

Каталожный номер:154-71-31470

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:154-71-31420

Комплект:2

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:01643-32780

Комплект:2

Примечание:

№ на схеме:11A

Наименование:fitting grease

Каталожный номер:07020-01018

Комплект:2

Примечание:

№ на схеме:11

Наименование:nut

Каталожный номер:170-70-13141

Комплект:2

Примечание:

№ на схеме:12

Наименование:pin

Каталожный номер:154-71-22470

Комплект:2

Примечание:

№ на схеме:13

Наименование:plate lock

Каталожный номер:175-71-21330

Комплект:2

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:01010-51435

Комплект:8

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:01643-31445

Комплект:8

Примечание:

№ на схеме:16

Наименование:brace

Каталожный номер:154-71-22371

Комплект:1

Примечание:

№ на схеме:17

Наименование:fitting grease

Каталожный номер:07020-01018

Комплект:1

Примечание:

№ на схеме:18

Наименование:screw

Каталожный номер:154-71-21531

Комплект:1

Примечание:

№ на схеме:19

Наименование:pin

Каталожный номер:154-71-21290

Комплект:2

Примечание:

№ на схеме:20

Наименование:plate lock

Каталожный номер:17-71-21330

Комплект:2

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:01010-51435

Комплект:8

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:01643-31445

Комплект:8

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:01643-32460

Комплект:8

Примечание:

№ на схеме:25

Наименование:arm

Каталожный номер:154-71-31221

Комплект:2

Примечание:

№ на схеме:26

Наименование:bell

Каталожный номер:154-71-22332

Комплект:1

Примечание:

№ на схеме:27

Наименование:cap

Каталожный номер:154-71-22340

Комплект:1

Примечание:

№ на схеме:28

Наименование:joint

Каталожный номер:154-71-22362

Комплект:1

Примечание:

№ на схеме:29

Наименование:shim ass’y

Каталожный номер:150-71-00017

Комплект:2

Примечание:

№ на схеме:30

Наименование:bolt

Каталожный номер:01010-52490

Комплект:8

Примечание:

№ на схеме:31

Наименование:washer

Каталожный номер:01643-32460

Комплект:8

Примечание:

№ на схеме:32

Наименование:trunnion

Каталожный номер:154-70-13214

Комплект:2

Примечание:

№ на схеме:33

Наименование:bolt

Каталожный номер:01010-52250

Комплект:12

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:01643-32260

Комплект:12

Примечание:

№ на схеме:35

Наименование:joint

Каталожный номер:154-71-22261

Комплект:2

Примечание:

№ на схеме:36

Наименование:frame L.H.

Каталожный номер:154-71-32210

Комплект:1

Примечание:

№ на схеме:37

Наименование:plate

Каталожный номер:154-71-31630

Комплект:1

Примечание:

№ на схеме:38

Наименование:bolt

Каталожный номер:01010-51225

Комплект:4

Примечание:

№ на схеме:39

Наименование:washer

Каталожный номер:01643-31232

Комплект:4

Примечание:

№ на схеме:705-23

Наименование:bolt

Каталожный номер:01010-52490

Комплект:8

Примечание:

№ на схеме:705-1

Наименование:frame L.H.

Каталожный номер:154-71-31151

Комплект:1

Примечание:SD23, SD23E
