ROLL OVER PROTECTIVE STRUCTURE

ROLL OVER PROTECTIVE STRUCTURE

← BOTTOM GUARD ROLL OVER PROTECTIVE STRUCTURE BRACKET →

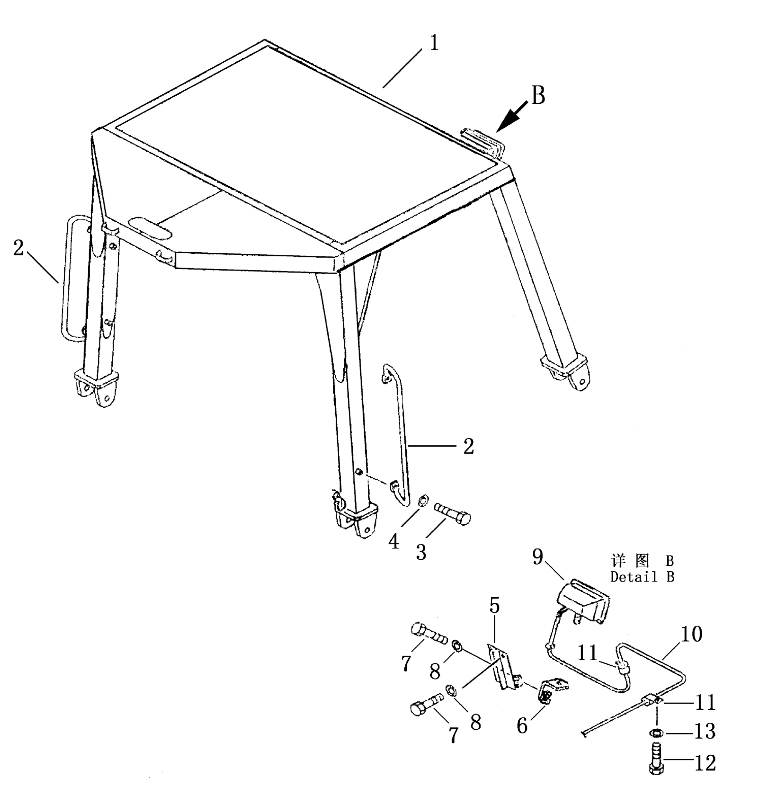

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:handle
Каталожный номер:09420-01907
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt m12X30
Каталожный номер:01010-51230
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:01643-31232
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:bracket
Каталожный номер:154-06-41310
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bracket
Каталожный номер:154-06-41330
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt m12X30
Каталожный номер:01010-51230
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:01643-31232
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:lamp
Каталожный номер:17Y-07-00001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:wire harness
Каталожный номер:154-06-41320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:clip
Каталожный номер:08035-01510
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:01010-51016
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:01643-31032
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:509-1
Наименование:guard
Каталожный номер:17Y-59-10000
Комплект:1
Примечание:
