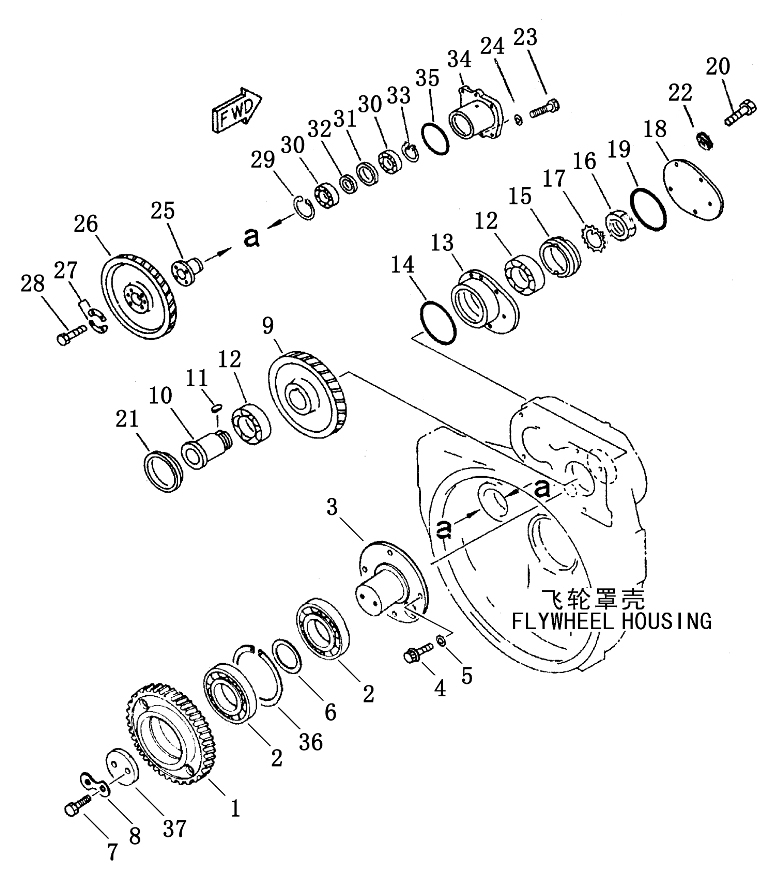

POWER TAKE OFF

← FLYWHEEL HOUSING ASS，Y P.T.O.LUBRICATING OIL PIPING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:bearing 7217E

Каталожный номер:GB297-84

Комплект:2

Примечание:

№ на схеме:3

Наименование:shaft, idler gear

Каталожный номер:17Y-01-50021

Комплект:1

Примечание:

№ на схеме:4

Наименование:bolt M12X30

Каталожный номер:01016-51230

Комплект:6

Примечание:

№ на схеме:5

Наименование:washer

Каталожный номер:01643-31232

Комплект:6

Примечание:

№ на схеме:6

Наименование:collar

Каталожный номер:17Y-01-50020

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt M12X 1.5X25

Каталожный номер:GB5786-86

Комплект:2

Примечание:

№ на схеме:8

Наименование:plate, lock

Каталожный номер:17Y-01-50029

Комплект:1

Примечание:

№ на схеме:9

Наименование:gear, pump dive

Каталожный номер:17Y-01-50025

Комплект:1

Примечание:

№ на схеме:10

Наименование:shaft

Каталожный номер:6691-21-4170

Комплект:1

Примечание:

№ на схеме:11

Наименование:key 18X50

Каталожный номер:04000-01850

Комплект:1

Примечание:

№ на схеме:12

Наименование:bearing 214

Каталожный номер:GB276-82

Комплект:2

Примечание:

№ на схеме:13

Наименование:case, bearing

Каталожный номер:17Y-01-50024

Комплект:1

Примечание:

№ на схеме:14

Наименование:0-ring 140X3.5

Каталожный номер:07000-03145

Комплект:1

Примечание:

№ на схеме:15

Наименование:spacer

Каталожный номер:17Y-01-50023

Комплект:1

Примечание:

№ на схеме:16

Наименование:nut M68X2

Каталожный номер:01530-06814

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer 68

Каталожный номер:01658-26823

Комплект:1

Примечание:

№ на схеме:18

Наименование:plate

Каталожный номер:17Y-01-50009

Комплект:1

Примечание:

№ на схеме:19

Наименование:0-ring 140X3.5

Каталожный номер:07000-03140

Комплект:1

Примечание:

№ на схеме:20

Наименование:bolt M10X30

Каталожный номер:01010-51030

Комплект:5

Примечание:

№ на схеме:21

Наименование:ring, dowel

Каталожный номер:6691-21-4190

Комплект:1

Примечание:

№ на схеме:22

Наименование:washer 10

Каталожный номер:01602-01030

Комплект:5

Примечание:

№ на схеме:23

Наименование:bolt M10X35

Каталожный номер:01010-31035

Комплект:2

Примечание:

№ на схеме:24

Наименование:washer 10

Каталожный номер:01602-01030

Комплект:2

Примечание:

№ на схеме:25

Наименование:shaft

Каталожный номер:6691-23-4311

Комплект:1

Примечание:

№ на схеме:26

Наименование:gear, pump driver

Каталожный номер:17Y-01-50016

Комплект:1

Примечание:

№ на схеме:27

Наименование:plate, lock

Каталожный номер:6645-22-4550

Комплект:2

Примечание:

№ на схеме:28

Наименование:bolt M10X 1.25X30

Каталожный номер:GB5786-86

Комплект:4

Примечание:

№ на схеме:29

Наименование:ring, snap 75

Каталожный номер:04065-07525

Комплект:1

Примечание:

№ на схеме:30

Наименование:bearing 109

Каталожный номер:GB276-82

Комплект:2

Примечание:

№ на схеме:31

Наименование:spacer А

Каталожный номер:6645-21-4540

Комплект:1

Примечание:

№ на схеме:32

Наименование:spacer В

Каталожный номер:6691-21-4560

Комплект:1

Примечание:

№ на схеме:33

Наименование:ring, snap 45

Каталожный номер:04064-04518

Комплект:1

Примечание:

№ на схеме:34

Наименование:case, bearing

Каталожный номер:17Y-01-50013

Комплект:1

Примечание:

№ на схеме:35

Наименование:0-ring

Каталожный номер:07000-03100

Комплект:1

Примечание:

№ на схеме:36

Наименование:ring snap

Каталожный номер:17Y-01-50022

Комплект:1

Примечание:

№ на схеме:37

Наименование:plate, pressure

Каталожный номер:17Y-01-50028

Комплект:1

Примечание:

№ на схеме:106-1

Наименование:gear idler pump drive

Каталожный номер:17Y-01-50019

Комплект:1

Примечание:
