IDLER

IDLER

← TRACK FRAME COVER TRACK ROLLER →

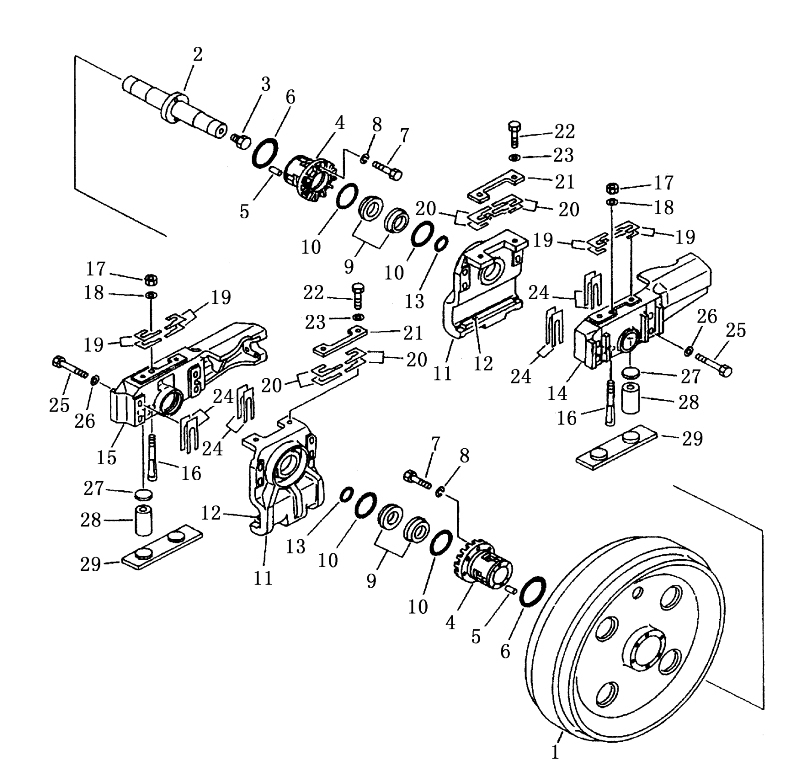

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:plate guide
Каталожный номер:170-30-13252
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:
Наименование:pedestal
Каталожный номер:175-30-23130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:
Наименование:shim, adjusting
Каталожный номер:154-30-43170
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:
Наименование:shim, adjusting
Каталожный номер:154-30-12690
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:
Наименование:shim, adjusting
Каталожный номер:154-30-12690
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:
Наименование:guide ass’y
Каталожный номер:(154-30-43130)
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:
Наименование:pushing inner
Каталожный номер:155-30-16191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:
Наименование:pushing outer
Каталожный номер:155-30-16182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:
Наименование:plug
Каталожный номер:17S-40H-00003
Комплект:1
Примечание:SD23R
0 ₽
шт
№ на схеме:
Наименование:idler ass’y
Каталожный номер:154-30-00770
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:shaft
Каталожный номер:154-30-23122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:plug
Каталожный номер:07052-31624
Комплект:1
Примечание:SD23, SD23E, SD23D, SD23S
0 ₽
шт
№ на схеме:4
Наименование:pushing ass’y
Каталожный номер:155-30-16202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:pin dowel
Каталожный номер:170-30-91130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:o-ring
Каталожный номер:07000-02110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:01010-51235
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:01602-21236
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:floating ring
Каталожный номер:154-30-12271
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:150-30-12220
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:guide
Каталожный номер:154-30-43140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:plate (welded)
Каталожный номер:154-30-43150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:O-ring
Каталожный номер:07000-02060
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:suppose L.H.
Каталожный номер:154-30-43110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:suppose R.H.
Каталожный номер:154-30-43120
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:bolt
Каталожный номер:154-30-12650
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:nut
Каталожный номер:175-30-23180
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:washer
Каталожный номер:01643-31645
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:shim, adjusting
Каталожный номер:154-30-12680
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:shim, adjusting
Каталожный номер:154-30-12680
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:plate
Каталожный номер:154-30-12670
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:bolt
Каталожный номер:154-30-12660
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:washer
Каталожный номер:01643-31645
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:shim, adjusting
Каталожный номер:154-30-43160
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:bolt
Каталожный номер:01011-52020
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:washer
Каталожный номер:01643-32060
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:plate
Каталожный номер:195-30-17960
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:spring, rubber
Каталожный номер:155-30-13230
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:plate guide
Каталожный номер:175-30-24131
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:304-1
Наименование:idler
Каталожный номер:150-30-22118
Комплект:1
Примечание:
