HYDRAULIC PIPING (TANK TO TILT CYLINDER)

HYDRAULIC PIPING (TANK TO TILT CYLINDER)

← HYDRAULIC PIPING (TANK TO LIFT CYLINDER) 2 HYDRAULIC PIPING (TANK TO CYLINDER) (FOR SD23S) →

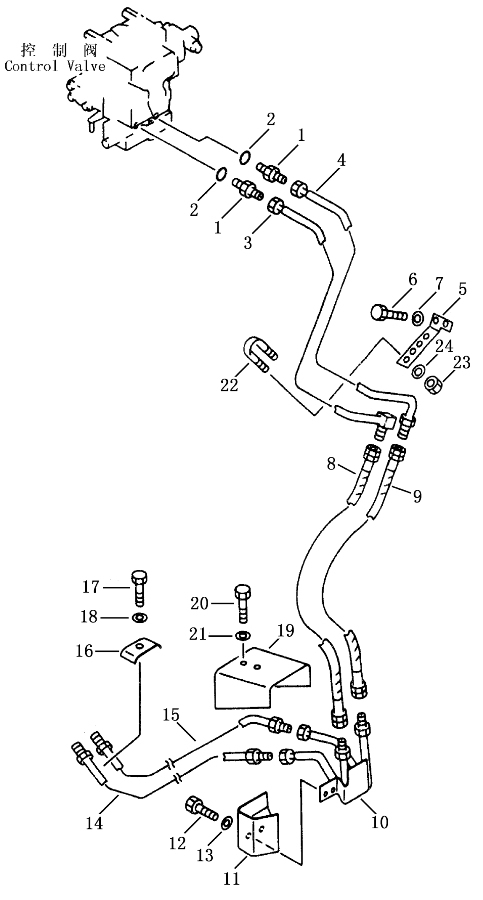

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:tube
Каталожный номер:154-61-74230
Комплект:1
Примечание:SD23E, SD23D
0 ₽
шт
№ на схеме:
Наименование:tube
Каталожный номер:154-61-74220
Комплект:1
Примечание:SD23E, SD23D
0 ₽
шт
№ на схеме:
Наименование:tube
Каталожный номер:154-61-74420
Комплект:1
Примечание:SD23E, SD23D
0 ₽
шт
№ на схеме:
Наименование:tube
Каталожный номер:154-61-74410
Комплект:1
Примечание:SD23E, SD23D
0 ₽
шт
№ на схеме:
Наименование:union
Каталожный номер:17Y-63A-00002
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:o-ring
Каталожный номер:07002-12034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:tube
Каталожный номер:154-61-74110
Комплект:1
Примечание:SD23
0 ₽
шт
№ на схеме:4
Наименование:tube
Каталожный номер:154-61-74120
Комплект:1
Примечание:SD23
0 ₽
шт
№ на схеме:5
Наименование:bracket
Каталожный номер:154-61-74150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bolt
Каталожный номер:01010-51230
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:washer
Каталожный номер:01643-31232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:hose
Каталожный номер:07123-00408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:hose
Каталожный номер:07123-00407
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:tube
Каталожный номер:154-61-74160
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:cover
Каталожный номер:154-61-74190
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:01010-51235
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:01643-31232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:tube
Каталожный номер:154-61-74170
Комплект:1
Примечание:SD23
0 ₽
шт
№ на схеме:15
Наименование:tube
Каталожный номер:154-61-74180
Комплект:1
Примечание:SD23
0 ₽
шт
№ на схеме:16
Наименование:clamp
Каталожный номер:176-62-13270
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:bolt
Каталожный номер:01010-51225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:washer
Каталожный номер:01643-31232
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:bracket
Каталожный номер:154-920-2182
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:bolt
Каталожный номер:01010-51230
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:washer
Каталожный номер:01643-31232
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:clip
Каталожный номер:07283-22236
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:nut
Каталожный номер:01599-01011
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:washer
Каталожный номер:01643-31032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:622-1
Наименование:union
Каталожный номер:17Y-63A-00001
Комплект:2
Примечание:
