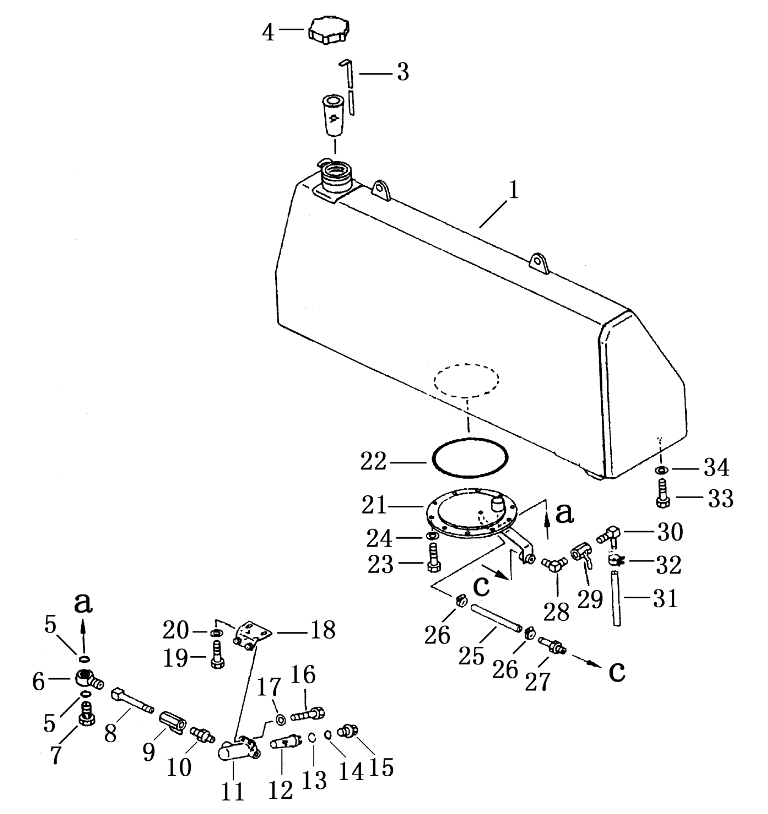

FUEL TANK

← FAN BELT FUEL PIPING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:filter ass, y

Каталожный номер:07058-20000

Комплект:1

Примечание:

№ на схеме:3

Наименование:gauge

Каталожный номер:154-04-51140

Комплект:1

Примечание:

№ на схеме:4

Наименование:cap fuel tank

Каталожный номер:16Y-04C-02000

Комплект:1

Примечание:

№ на схеме:5

Наименование:o-ring

Каталожный номер:07000-03035

Комплект:2

Примечание:

№ на схеме:6

Наименование:joint eye

Каталожный номер:195-04-11230

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt joint

Каталожный номер:195-04-11280

Комплект:1

Примечание:

№ на схеме:8

Наименование:adapter(without towing winch)

Каталожный номер:21T-26-71130

Комплект:1

Примечание:

№ на схеме:9

Наименование:valve

Каталожный номер:07700-40460

Комплект:1

Примечание:

№ на схеме:10

Наименование:nipple

Каталожный номер:07325-10400

Комплект:1

Примечание:

№ на схеме:11

Наименование:hoop

Каталожный номер:07058-00001

Комплект:1

Примечание:

№ на схеме:12

Наименование:element

Каталожный номер:07058-00005

Комплект:1

Примечание:

№ на схеме:13

Наименование:ring

Каталожный номер:07058-00006

Комплект:1

Примечание:

№ на схеме:14

Наименование:o-ring

Каталожный номер:07002-04234

Комплект:1

Примечание:

№ на схеме:15

Наименование:plug

Каталожный номер:07058-00007

Комплект:1

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:01010-50825

Комплект:2

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:01643-30823

Комплект:2

Примечание:

№ на схеме:18

Наименование:bracket(without towing winch)

Каталожный номер:155-04-11211

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-51225

Комплект:2

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-31232

Комплект:2

Примечание:

№ на схеме:21

Наименование:cover

Каталожный номер:15A-04-11111

Комплект:1

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:07000-05290

Комплект:1

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:01010-31025

Комплект:10

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:01643-31032

Комплект:10

Примечание:

№ на схеме:25

Наименование:tube

Каталожный номер:07270-21022

Комплект:1

Примечание:

№ на схеме:26

Наименование:clamp

Каталожный номер:07281-00197

Комплект:2

Примечание:

№ на схеме:27

Наименование:nipple

Каталожный номер:154-04-11540

Комплект:1

Примечание:

№ на схеме:28

Наименование:elbow

Каталожный номер:20D-68-11670

Комплект:1

Примечание:

№ на схеме:29

Наименование:valve

Каталожный номер:07700-40240

Комплект:1

Примечание:

№ на схеме:30

Наименование:elbow(without towing winch)

Каталожный номер:205-04-62130

Комплект:1

Примечание:

№ на схеме:31

Наименование:tube

Каталожный номер:07270-01065

Комплект:1

Примечание:

№ на схеме:32

Наименование:clamp

Каталожный номер:07281-00197

Комплект:1

Примечание:

№ на схеме:33

Наименование:bolt

Каталожный номер:01010-52040

Комплект:4

Примечание:

№ на схеме:34

Наименование:washer

Каталожный номер:01643-32060

Комплект:4

Примечание:

№ на схеме:113-1

Наименование:tank fuel

Каталожный номер:17Y-04B-01000

Комплект:1

Примечание:
