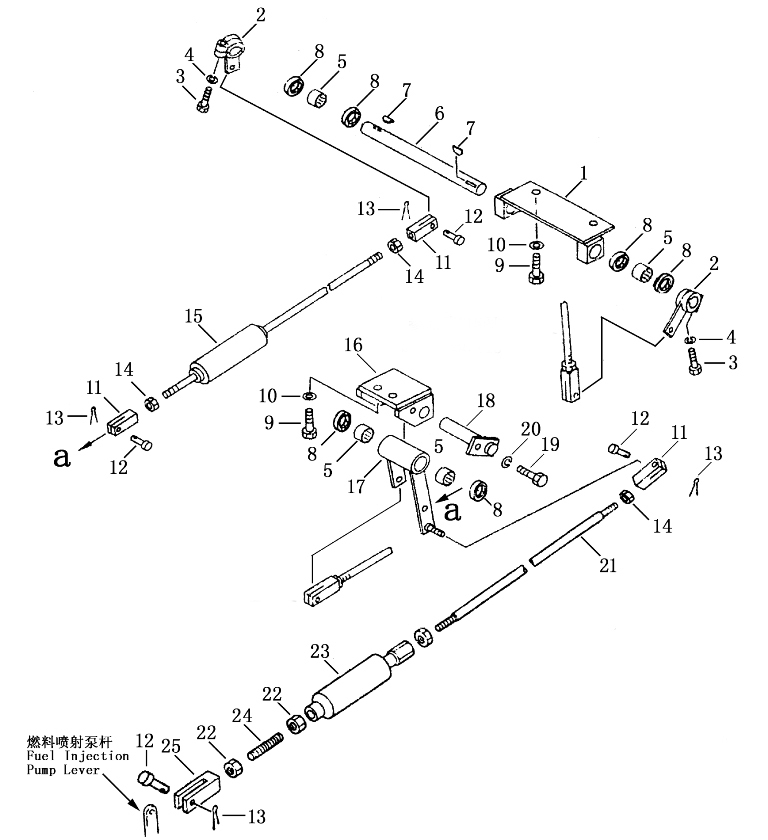

FUEL CONTROL LINKAGE

← DECELERATOR PEDAL UNIVERSAL JOINT →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:lever

Каталожный номер:17Y-05-10000

Комплект:2

Примечание:

№ на схеме:3

Наименование:bolt M8X30

Каталожный номер:01010-50830

Комплект:2

Примечание:

№ на схеме:4

Наименование:washer spring 8

Каталожный номер:01602-20825

Комплект:2

Примечание:

№ на схеме:5

Наименование:bearing 37941/20

Каталожный номер:GB290-82

Комплект:4

Примечание:

№ на схеме:6

Наименование:shaft

Каталожный номер:154-43-44140

Комплект:1

Примечание:

№ на схеме:7

Наименование:key half-round

Каталожный номер:04010-00519

Комплект:2

Примечание:

№ на схеме:8

Наименование:seal ring

Каталожный номер:06122-02004

Комплект:6

Примечание:

№ на схеме:9

Наименование:blot M12X30

Каталожный номер:01010-51230

Комплект:4

Примечание:

№ на схеме:10

Наименование:washer 12

Каталожный номер:01643-31232

Комплект:4

Примечание:

№ на схеме:11

Наименование:yoke

Каталожный номер:198-43-18170

Комплект:3

Примечание:

№ на схеме:12

Наименование:pin 8X22

Каталожный номер:04205-10822

Комплект:4

Примечание:

№ на схеме:13

Наименование:pin cotter 2X16

Каталожный номер:04050-12016

Комплект:4

Примечание:

№ на схеме:14

Наименование:nut M10X1.25

Каталожный номер:01582-11008

Комплект:3

Примечание:

№ на схеме:15

Наименование:rod ass5y

Каталожный номер:154-43-44162

Комплект:1

Примечание:

№ на схеме:16

Наименование:bracket

Каталожный номер:17Y-05-05000

Комплект:1

Примечание:

№ на схеме:17

Наименование:lever

Каталожный номер:17Y-05-06000

Комплект:1

Примечание:

№ на схеме:18

Наименование:shaft

Каталожный номер:17Y-05-04000

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt M10X16

Каталожный номер:01010-51016

Комплект:1

Примечание:

№ на схеме:20

Наименование:washer 10

Каталожный номер:01602-21030

Комплект:1

Примечание:

№ на схеме:21

Наименование:rod

Каталожный номер:17Y-05-00014

Комплект:1

Примечание:

№ на схеме:22

Наименование:nut M8X1

Каталожный номер:01580-10806

Комплект:3

Примечание:

№ на схеме:23

Наименование:absorber

Каталожный номер:09290-10000

Комплект:1

Примечание:

№ на схеме:24

Наименование:rod

Каталожный номер:04245-40806

Комплект:1

Примечание:

№ на схеме:25

Наименование:yoke

Каталожный номер:04211-20844

Комплект:1

Примечание:

№ на схеме:117-1

Наименование:bracket

Каталожный номер:17Y-05-11000

Комплект:1

Примечание:
