DRAW BAR

DRAW BAR

← SINGLE SHANK RIPPER PIPING CANOPY →

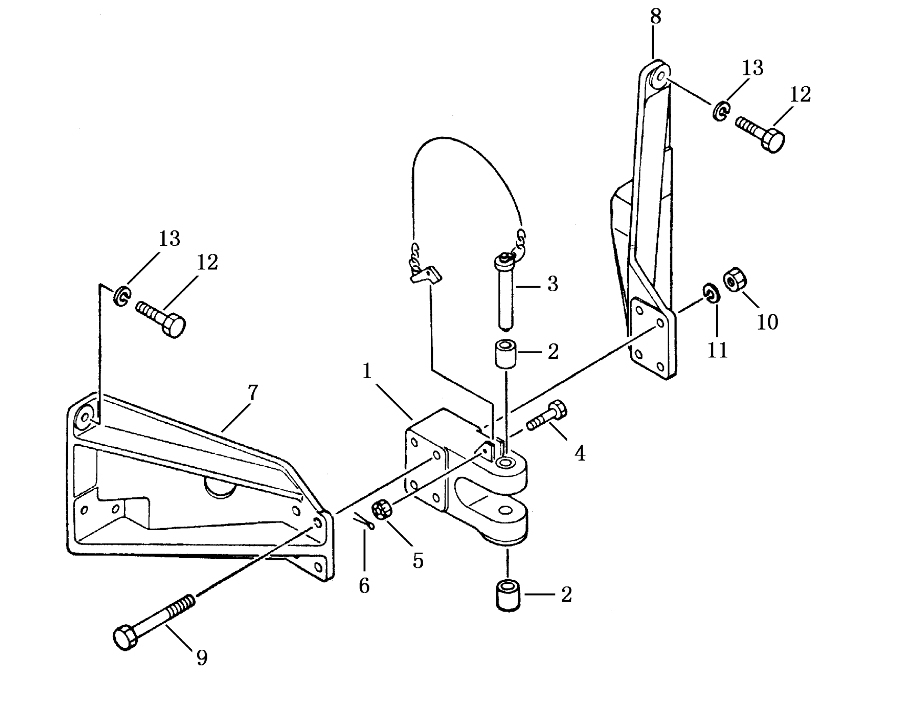

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:drawbar ass’y
Каталожный номер:154-69-11000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:bushing
Каталожный номер:150-74-11350
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:pin ass’y
Каталожный номер:154-69-11341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:bolt M16X75
Каталожный номер:01052-51675
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:nut M16
Каталожный номер:01592-11619
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:pin
Каталожный номер:04050-14030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:bracket
Каталожный номер:150-74-11122
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:bracket
Каталожный номер:150-74-11112
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:150-74-11140
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:nut M33
Каталожный номер:01580-13326
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:01643-33380
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt M33X85
Каталожный номер:01010-83385
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:01643-33380
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:716-1
Наименование:drawbar
Каталожный номер:175-69-21212
Комплект:1
Примечание:
