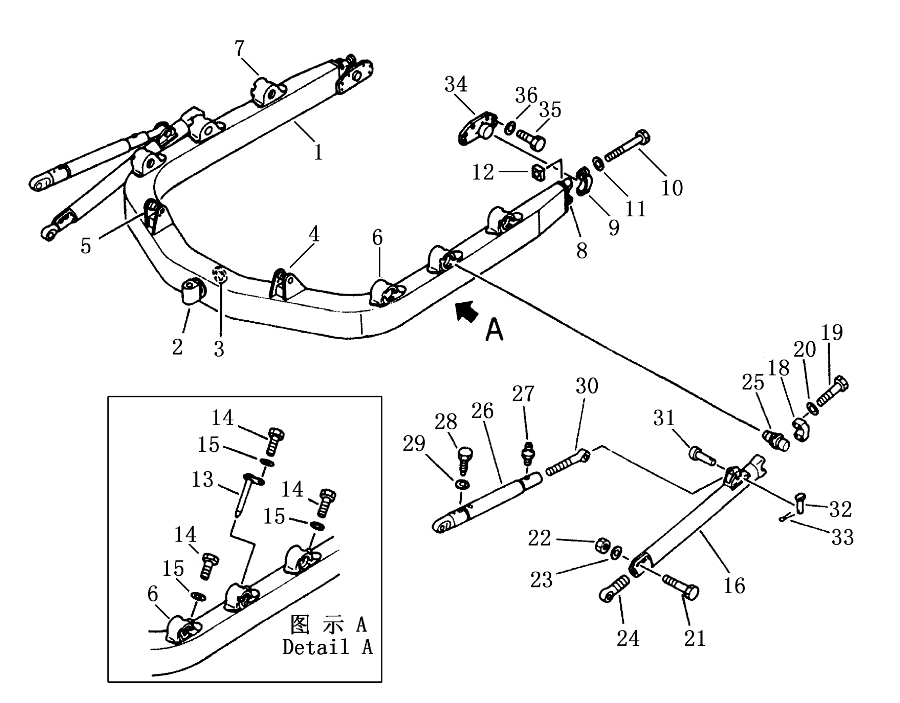

C-FRAME

← ANGLE BLADE U-BLADE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:joint

Каталожный номер:154-70-23315

Комплект:1

Примечание:

№ на схеме:3

Наименование:collar

Каталожный номер:154-70-23320

Комплект:1

Примечание:

№ на схеме:4

Наименование:bracket L.H(welded)

Каталожный номер:154-70-41240

Комплект:1

Примечание:

№ на схеме:5

Наименование:bracket R.H.(welded)

Каталожный номер:154-70-41250

Комплект:1

Примечание:

№ на схеме:6

Наименование:bracket L.H(welded)

Каталожный номер:154-70-13134

Комплект:3

Примечание:

№ на схеме:7

Наименование:bracket R.H.(welded)

Каталожный номер:154-70-13124

Комплект:3

Примечание:

№ на схеме:8

Наименование:bracket

Каталожный номер:150-70-23153

Комплект:2

Примечание:

№ на схеме:9

Наименование:cap

Каталожный номер:150-70-23244

Комплект:2

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:154-71-31420

Комплект:2

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:01643-32780

Комплект:2

Примечание:

№ на схеме:12

Наименование:nut

Каталожный номер:170-70-13141

Комплект:2

Примечание:

№ на схеме:13

Наименование:pin

Каталожный номер:154-70-19181

Комплект:2

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:01010-51420

Комплект:6

Примечание:

№ на схеме:15

Наименование:washer

Каталожный номер:205-06-62270

Комплект:6

Примечание:

№ на схеме:16

Наименование:support

Каталожный номер:154-70-12116

Комплект:2

Примечание:

№ на схеме:18

Наименование:cap

Каталожный номер:175-70-12160

Комплект:2

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-52095

Комплект:8

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-32060

Комплект:8

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:01010-51880

Комплект:4

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:01580-11815

Комплект:4

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:01643-31845

Комплект:4

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:175-70-12130

Комплект:2

Примечание:

№ на схеме:25

Наименование:shaft

Каталожный номер:154-70-12162

Комплект:2

Примечание:

№ на схеме:26

Наименование:brace

Каталожный номер:154-70-17160

Комплект:2

Примечание:

№ на схеме:27

Наименование:fitting grease

Каталожный номер:07020-01021

Комплект:4

Примечание:

№ на схеме:28

Наименование:screw

Каталожный номер:175-70-12221

Комплект:2

Примечание:

№ на схеме:30

Наименование:screw

Каталожный номер:154-70-12251

Комплект:2

Примечание:

№ на схеме:31

Наименование:pin

Каталожный номер:150-70-13411

Комплект:2

Примечание:

№ на схеме:32

Наименование:pin

Каталожный номер:170-70-12240

Комплект:2

Примечание:

№ на схеме:33

Наименование:pin cotter

Каталожный номер:04050-04025

Комплект:2

Примечание:

№ на схеме:34

Наименование:trunnion

Каталожный номер:154-70-13214

Комплект:2

Примечание:

№ на схеме:35

Наименование:bolt

Каталожный номер:01010-52250

Комплект:12

Примечание:

№ на схеме:36

Наименование:washer

Каталожный номер:01643-32260

Комплект:12

Примечание:

№ на схеме:707-29

Наименование:washer

Каталожный номер:01643-31445

Комплект:2

Примечание:

№ на схеме:707-1

Наименование:C-frame ass ’ y

Каталожный номер:154-70-41230

Комплект:1

Примечание:
