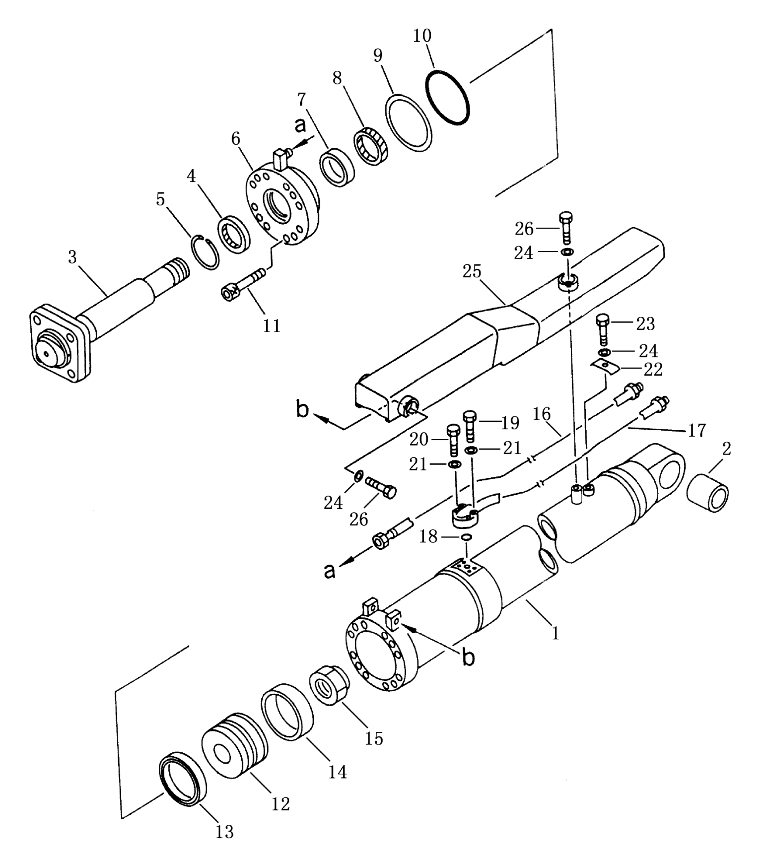

BLADE TILT CYLIDER

← STRAIGHT TILT FRAME 1 BLADE TILT CYLINDER PIPING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:blade tilt cylinder ass’y

Каталожный номер:154-63-X2070

Комплект:1

Примечание:

№ на схеме:2

Наименование:bushing

Каталожный номер:154-63-52760

Комплект:1

Примечание:

№ на схеме:3

Наименование:rod piston

Каталожный номер:154-63-53120

Комплект:1

Примечание:

№ на схеме:4

Наименование:seal dust

Каталожный номер:195-63-92190

Комплект:1

Примечание:

№ на схеме:5

Наименование:ring snap

Каталожный номер:07179-13094

Комплект:1

Примечание:

№ на схеме:6

Наименование:head cylinder

Каталожный номер:707-27-16211

Комплект:1

Примечание:

№ на схеме:7

Наименование:bushing

Каталожный номер:07177-08030

Комплект:1

Примечание:

№ на схеме:8

Наименование:packing rod

Каталожный номер:707-51-80211

Комплект:1

Примечание:

№ на схеме:9

Наименование:ring back-up

Каталожный номер:07146-05152

Комплект:1

Примечание:

№ на схеме:10

Наименование:o-ring

Каталожный номер:07000-15150

Комплект:1

Примечание:

№ на схеме:11

Наименование:bolt

Каталожный номер:01252-31865

Комплект:12

Примечание:

№ на схеме:12

Наименование:piston

Каталожный номер:707-36-16150

Комплект:1

Примечание:

№ на схеме:13

Наименование:ring piston

Каталожный номер:707-44-16180

Комплект:1

Примечание:

№ на схеме:14

Наименование:ring wear

Каталожный номер:07155-01640

Комплект:1

Примечание:

№ на схеме:15

Наименование:nut

Каталожный номер:07165-16264

Комплект:1

Примечание:

№ на схеме:16

Наименование:tube

Каталожный номер:154-71-45120

Комплект:1

Примечание:

№ на схеме:17

Наименование:tube

Каталожный номер:154-71-45130

Комплект:1

Примечание:

№ на схеме:18

Наименование:o-ring

Каталожный номер:07000-13025

Комплект:1

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-50845

Комплект:2

Примечание:

№ на схеме:20

Наименование:bolt

Каталожный номер:01010-50835

Комплект:2

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:01643-30823

Комплект:4

Примечание:

№ на схеме:22

Наименование:clip

Каталожный номер:195-63-52871

Комплект:1

Примечание:

№ на схеме:23

Наименование:bolt

Каталожный номер:01010-51425

Комплект:1

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:01643-31445

Комплект:4

Примечание:

№ на схеме:25

Наименование:cap

Каталожный номер:154-71-45140

Комплект:1

Примечание:

№ на схеме:26

Наименование:bolt

Каталожный номер:01010-51435

Комплект:3

Примечание:

№ на схеме:703-1

Наименование:cylinder

Каталожный номер:154-63-53141

Комплект:1

Примечание:
