BEVEL GEAR AND SHAFT

BEVEL GEAR AND SHAFT

← STEERING CASE AND MAIN FRAME STEERING CLUTCH →

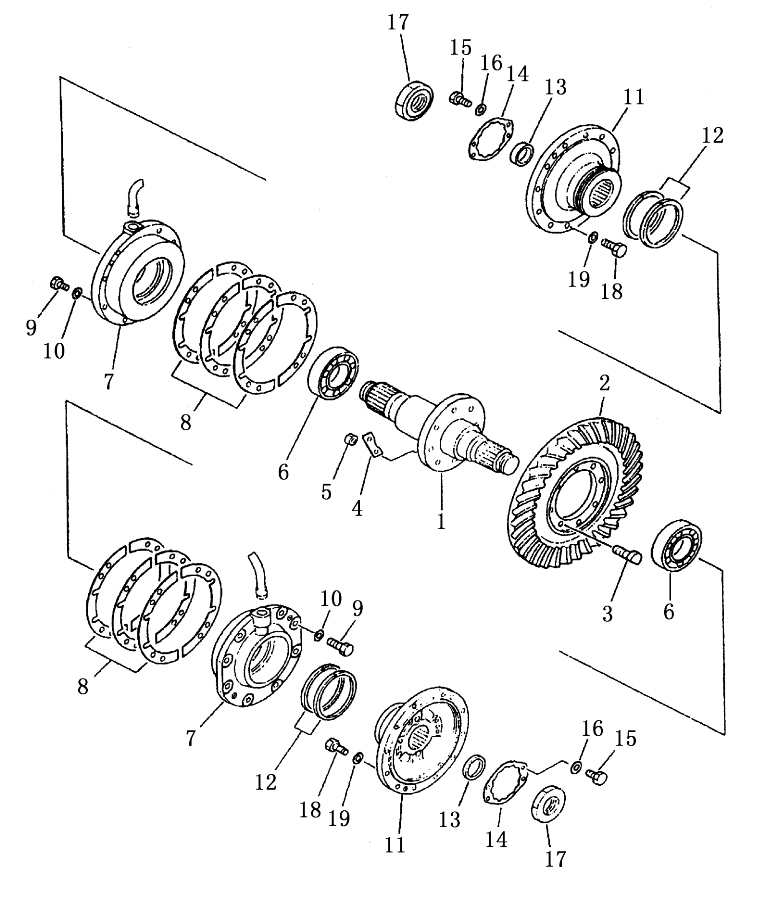

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:gear bevel
Каталожный номер:154-21-41151
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt reamer
Каталожный номер:150-21-12130
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:washer lock
Каталожный номер:150-21-32140
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:nut
Каталожный номер:01582-11815
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:bearing
Каталожный номер:154-21-22161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:cage bearing
Каталожный номер:154-21-12161
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:shim ass’y
Каталожный номер:154-21-00011
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:bolt
Каталожный номер:01010-51445
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:01643-31445
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:hub
Каталожный номер:198-21-11490
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:ring seal
Каталожный номер:170-22-11130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:packing
Каталожный номер:154-21-22211
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:plate
Каталожный номер:198-21-11480
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:bolt
Каталожный номер:01010-51025
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:washer
Каталожный номер:01643-31032
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:nut
Каталожный номер:170-21-12141
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:bolt
Каталожный номер:01010-51645
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:washer
Каталожный номер:01643-31645
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:213-1
Наименование:shaft
Каталожный номер:154-21-12114
Комплект:1
Примечание:
