TRANSMISSION OIL FILTER

TRANSMISSION OIL FILTER

← MAIN RELIEF VALVE OIL STRAINER →

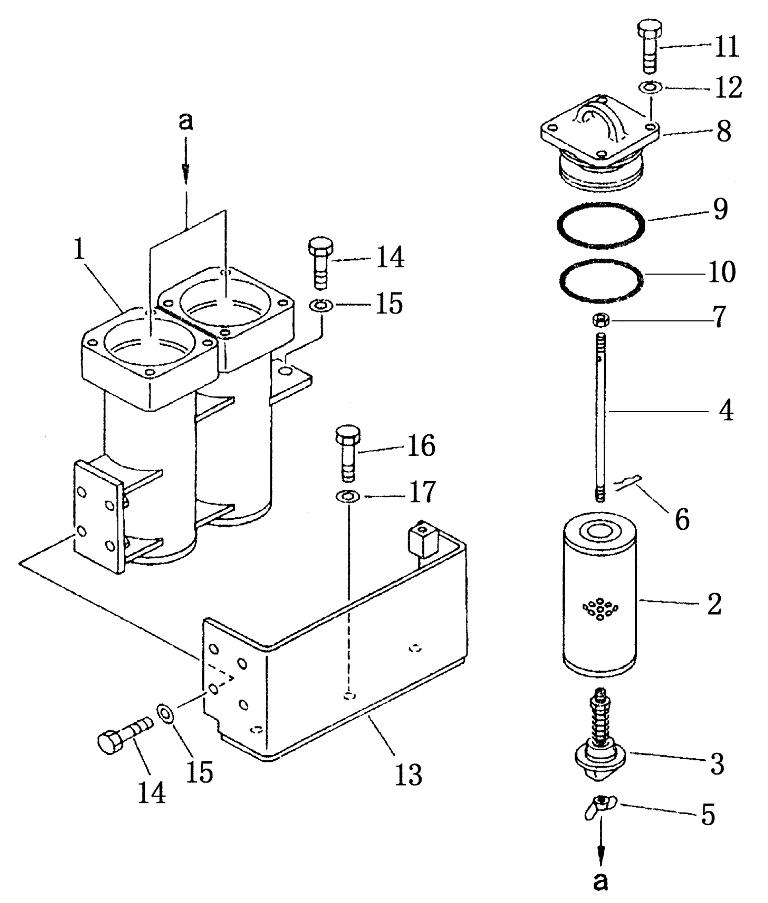

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:filter ass'y
Каталожный номер:154-49-51301
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:element
Каталожный номер:175-49-11580
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:valve ass' y
Каталожный номер:175-49-25530
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:rod
Каталожный номер:175-49-25540
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:nut
Каталожный номер:01540-01050
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:pin snap
Каталожный номер:04052-01038
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:nut
Каталожный номер:01582-01008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:cover
Каталожный номер:154-49-52130
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:07000-02115
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:0-ring
Каталожный номер:07000-02110
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:bolt
Каталожный номер:01010-51640
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:washer
Каталожный номер:01643-51645
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:bracket
Каталожный номер:154-49-51320
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:bolt
Каталожный номер:01010-51230
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:washer
Каталожный номер:01643-31232
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:nut
Каталожный номер:01010-51635
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:washer
Каталожный номер:01643-31645
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:318-1
Наименование:case
Каталожный номер:154-49-51311
Комплект:1
Примечание:
