TRACK SHOE (LUBRICATE TYPE)

TRACK SHOE (LUBRICATE TYPE)

← TRACK SHOE (STD) RADIATOR GUARD →

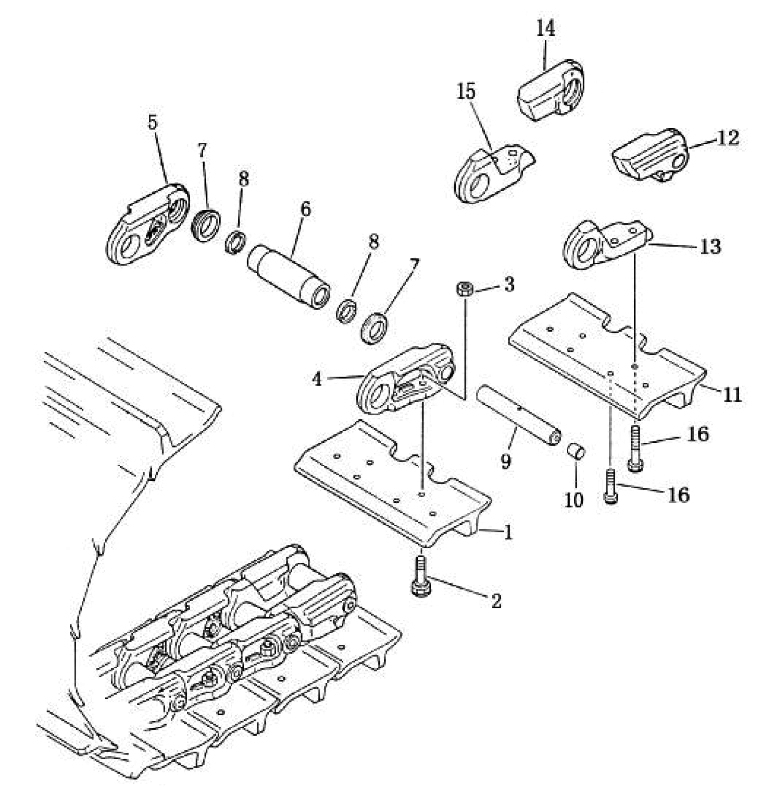

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:bolt, shoe
Каталожный номер:7H3598
Комплект:320
Примечание:SD22D
0 ₽
шт
№ на схеме:3
Наименование:nut, shoe
Каталожный номер:1S1860
Комплект:320
Примечание:SD22D
0 ₽
шт
№ на схеме:4
Наименование:link, track, L.H
Каталожный номер:8S2590
Комплект:80
Примечание:SD22D
0 ₽
шт
№ на схеме:5
Наименование:link, track, R.H
Каталожный номер:8S2589
Комплект:80
Примечание:SD22D
0 ₽
шт
№ на схеме:6
Наименование:bushing, regular
Каталожный номер:3P621
Комплект:82
Примечание:SD22D
0 ₽
шт
№ на схеме:7
Наименование:seal
Каталожный номер:8P2684
Комплект:164
Примечание:SD22D
0 ₽
шт
№ на схеме:8
Наименование:ring
Каталожный номер:3P623
Комплект:164
Примечание:SD22D
0 ₽
шт
№ на схеме:9
Наименование:pin, regular
Каталожный номер:3P622
Комплект:82
Примечание:SD22D
0 ₽
шт
№ на схеме:10
Наименование:stopper
Каталожный номер:6Y0454
Комплект:82
Примечание:SD22D
0 ₽
шт
№ на схеме:11
Наименование:shoe, track, master
Каталожный номер:22M-42-00001
Комплект:2
Примечание:SD22D
0 ₽
шт
№ на схеме:12
Наименование:link, master (pin side, L.H.)
Каталожный номер:2P9654
Комплект:2
Примечание:SD22D
0 ₽
шт
№ на схеме:13
Наименование:link, master (bushing, side, L.H.)
Каталожный номер:2P9656
Комплект:2
Примечание:SD22D
0 ₽
шт
№ на схеме:14
Наименование:link, master (pin side,R.H.)
Каталожный номер:2P9653
Комплект:2
Примечание:SD22D
0 ₽
шт
№ на схеме:15
Наименование:link, master (bushing, side, R.H.)
Каталожный номер:2P9655
Комплект:2
Примечание:SD22D
0 ₽
шт
№ на схеме:16
Наименование:bolt, link, master
Каталожный номер:2P9670
Комплект:8
Примечание:SD22D
0 ₽
шт
№ на схеме:409-1
Наименование:track shoe
Каталожный номер:22M-42-00002
Комплект:80
Примечание:SD22D
