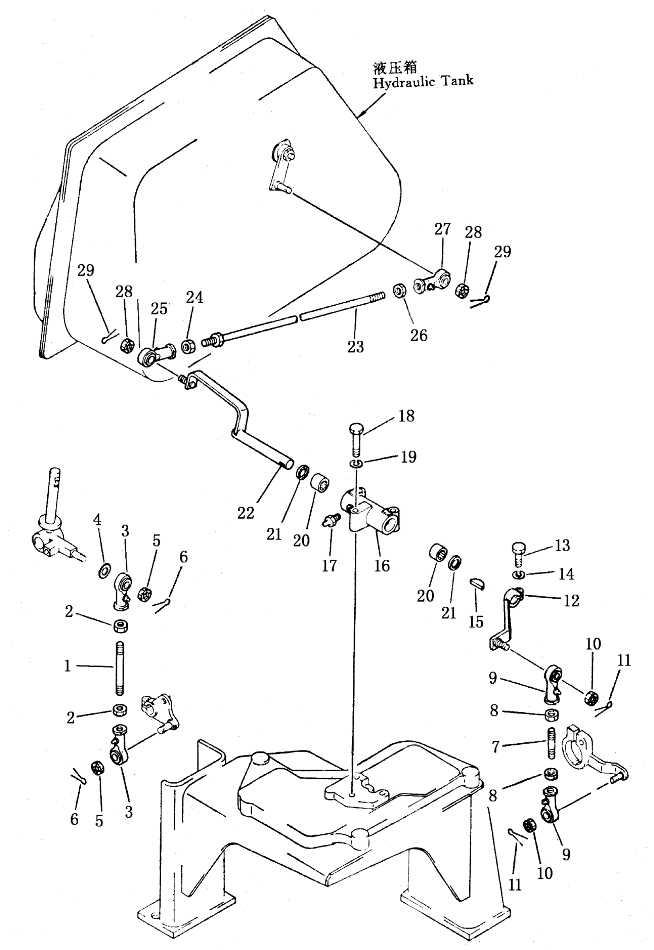

TILT CONTROL LINKAGE

← LIFT AND RIPPER CONTROL LINKAGE BLADE CONTROL LINKAGE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:bolt

Каталожный номер:01582-11210

Комплект:2

Примечание:

№ на схеме:3

Наименование:end,rod

Каталожный номер:04250-51265

Комплект:2

Примечание:

№ на схеме:4

Наименование:spacer

Каталожный номер:04254-01232

Комплект:1

Примечание:

№ на схеме:5

Наименование:nut

Каталожный номер:01593-11210

Комплект:2

Примечание:

№ на схеме:6

Наименование:pin,cotter

Каталожный номер:04050-13020

Комплект:2

Примечание:

№ на схеме:7

Наименование:rod

Каталожный номер:04245-41209

Комплект:1

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:01582-11210

Комплект:2

Примечание:

№ на схеме:9

Наименование:end,rod

Каталожный номер:04250-51265

Комплект:2

Примечание:

№ на схеме:10

Наименование:nut

Каталожный номер:01593-11210

Комплект:2

Примечание:

№ на схеме:11

Наименование:pin,cotter

Каталожный номер:04050-13020

Комплект:2

Примечание:

№ на схеме:12

Наименование:lever

Каталожный номер:154-61-16770

Комплект:1

Примечание:

№ на схеме:13

Наименование:bolt

Каталожный номер:01010-50830

Комплект:1

Примечание:

№ на схеме:14

Наименование:washer,spring

Каталожный номер:01602-20825

Комплект:1

Примечание:

№ на схеме:15

Наименование:key

Каталожный номер:04010-00519

Комплект:1

Примечание:

№ на схеме:16

Наименование:bracket

Каталожный номер:154-61-16650

Комплект:1

Примечание:

№ на схеме:17

Наименование:fitting,grease

Каталожный номер:07020-00000

Комплект:1

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:01010-51060

Комплект:3

Примечание:

№ на схеме:19

Наименование:washer,spring

Каталожный номер:01602-21030

Комплект:3

Примечание:

№ на схеме:20

Наименование:bearing,needle

Каталожный номер:06120-02016

Комплект:2

Примечание:

№ на схеме:21

Наименование:seal,bearing

Каталожный номер:06122-02004

Комплект:2

Примечание:

№ на схеме:22

Наименование:lever

Каталожный номер:154-61-16780

Комплект:1

Примечание:

№ на схеме:23

Наименование:rod

Каталожный номер:04248-31227

Комплект:1

Примечание:

№ на схеме:24

Наименование:nut

Каталожный номер:01508-21207

Комплект:1

Примечание:

№ на схеме:25

Наименование:end,rod

Каталожный номер:04250-71265

Комплект:1

Примечание:

№ на схеме:26

Наименование:nut

Каталожный номер:01593-11210

Комплект:1

Примечание:

№ на схеме:27

Наименование:end,rod

Каталожный номер:04250-51265

Комплект:1

Примечание:

№ на схеме:28

Наименование:pin,cotter

Каталожный номер:04050-13020

Комплект:2

Примечание:

№ на схеме:29

Наименование:nut

Каталожный номер:01582-11210

Комплект:2

Примечание:

№ на схеме:627-1

Наименование:rod

Каталожный номер:04245-41213

Комплект:1

Примечание:
