STRAIGHT TILT BLADE (For SD22S)

← STRAIGHT TILT FRAME STRAIGHT AND TILT FRAME (For SD22S) →

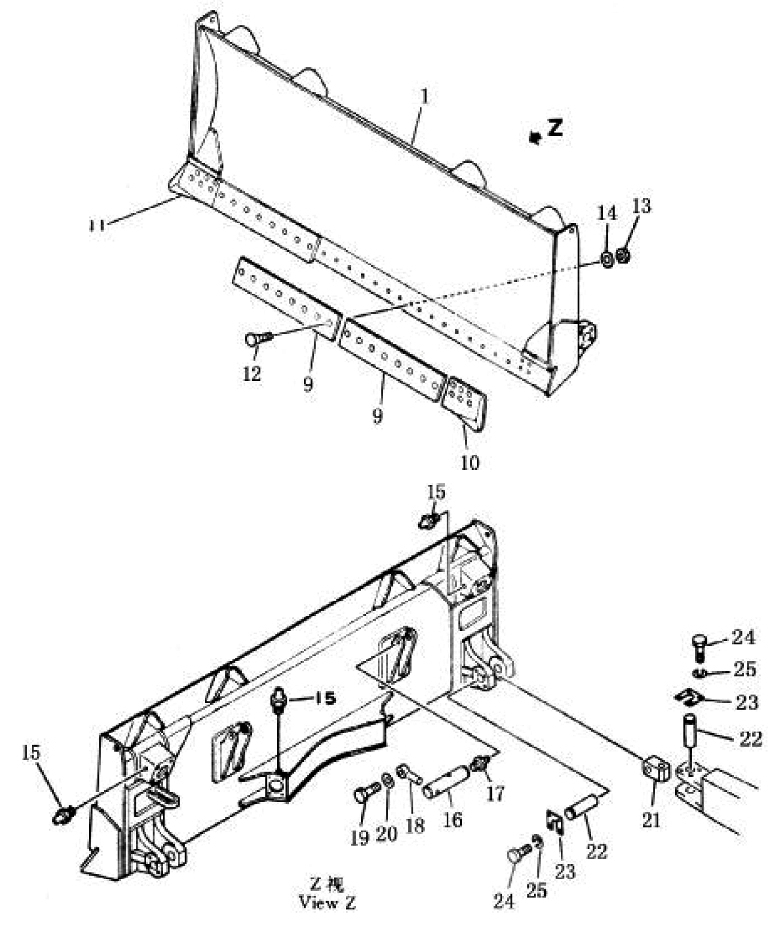

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:9

Наименование:edge,cutting

Каталожный номер:154-70-11314

Комплект:3

Примечание:

№ на схеме:10

Наименование:bil end,l

Каталожный номер:150-70-21356

Комплект:1

Примечание:

№ на схеме:11

Наименование:bil end,r

Каталожный номер:150-70-21346

Комплект:1

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:154-70-11143

Комплект:36

Примечание:

№ на схеме:13

Наименование:nut

Каталожный номер:154-70-22270

Комплект:36

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:01643-21845

Комплект:36

Примечание:

№ на схеме:15

Наименование:fitting,grease

Каталожный номер:07020-00000

Комплект:2

Примечание:

№ на схеме:16

Наименование:shaft

Каталожный номер:154-70-22511

Комплект:2

Примечание:

№ на схеме:17

Наименование:fitting,grease

Каталожный номер:07020-00000

Комплект:2

Примечание:

№ на схеме:18

Наименование:pin

Каталожный номер:195-71-11520

Комплект:2

Примечание:

№ на схеме:19

Наименование:bolt

Каталожный номер:01010-51435

Комплект:2

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-31445

Комплект:2

Примечание:

№ на схеме:21

Наименование:joint

Каталожный номер:154-70-22261

Комплект:2

Примечание:

№ на схеме:22

Наименование:pin

Каталожный номер:154-70-22470

Комплект:4

Примечание:

№ на схеме:23

Наименование:plate,lock

Каталожный номер:175-71-21330

Комплект:4

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:01010-51435

Комплект:16

Примечание:

№ на схеме:25

Наименование:washer

Каталожный номер:01643-31445

Комплект:16

Примечание:

№ на схеме:704-1

Наименование:blade

Каталожный номер:TS220. 71.3

Комплект:1

Примечание:
