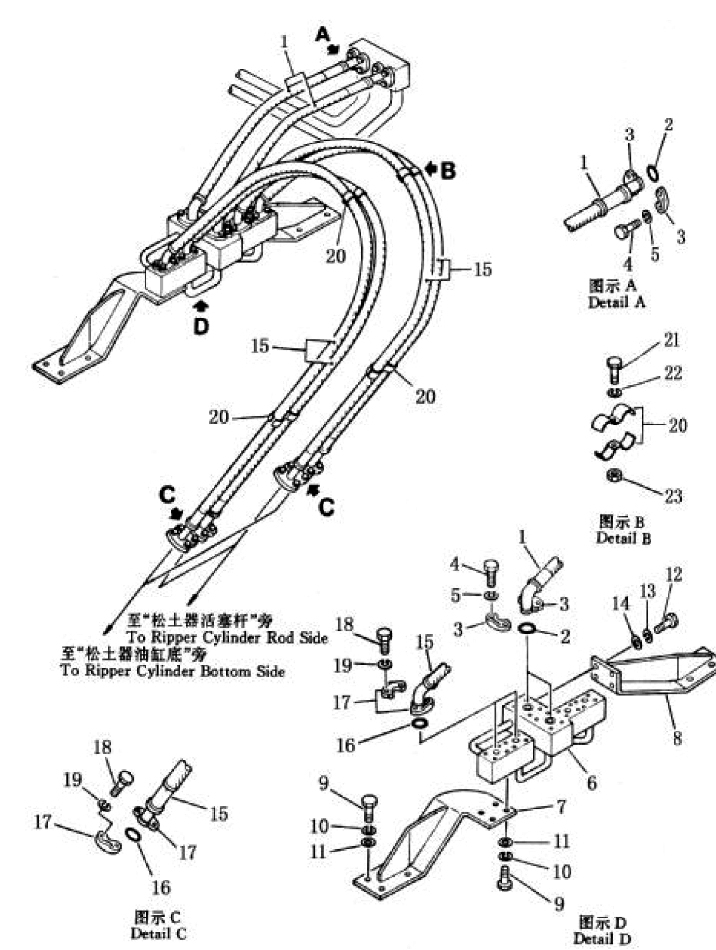

RIPPER PIPING

← RIPPER RIPPER CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:o-ring

Каталожный номер:07000-13032

Комплект:4

Примечание:

№ на схеме:3

Наименование:flange, split

Каталожный номер:07371-31049

Комплект:8

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:07372-21030

Комплект:16

Примечание:

№ на схеме:5

Наименование:washer, spring

Каталожный номер:01602-21030

Комплект:16

Примечание:

№ на схеме:6

Наименование:tube

Каталожный номер:154-78-32173

Комплект:1

Примечание:

№ на схеме:7

Наименование:bracket, L.H.

Каталожный номер:154-78-32183

Комплект:1

Примечание:

№ на схеме:8

Наименование:bracket, R.H.

Каталожный номер:154-78-32193

Комплект:1

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:01010-51030

Комплект:8

Примечание:

№ на схеме:10

Наименование:washer, spring

Каталожный номер:01602-21030

Комплект:8

Примечание:

№ на схеме:11

Наименование:washer

Каталожный номер:01643-31032

Комплект:8

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:01010-51030

Комплект:8

Примечание:

№ на схеме:13

Наименование:washer, spring

Каталожный номер:01602-21030

Комплект:8

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:01643-31032

Комплект:8

Примечание:

№ на схеме:15

Наименование:hose

Каталожный номер:07115-00616

Комплект:4

Примечание:

№ на схеме:16

Наименование:o-ring

Каталожный номер:07000-13025

Комплект:8

Примечание:

№ на схеме:17

Наименование:flange, split

Каталожный номер:07371-30638

Комплект:16

Примечание:

№ на схеме:18

Наименование:bolt

Каталожный номер:01010-20830

Комплект:32

Примечание:

№ на схеме:19

Наименование:washer, spring

Каталожный номер:01602-20825

Комплект:32

Примечание:

№ на схеме:20

Наименование:clamp

Каталожный номер:150-78-18710

Комплект:8

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:01010-51025

Комплект:4

Примечание:

№ на схеме:22

Наименование:washer, spring

Каталожный номер:01602-21030

Комплект:4

Примечание:

№ на схеме:23

Наименование:nut

Каталожный номер:01580-11008

Комплект:4

Примечание:

№ на схеме:707-1

Наименование:hose

Каталожный номер:07114-01006

Комплект:2

Примечание:
