RIPPER CONTROL VALVE 2

← RIPPER CONTROL VALVE 1 BLADE LIFT CYLINDER 1 →

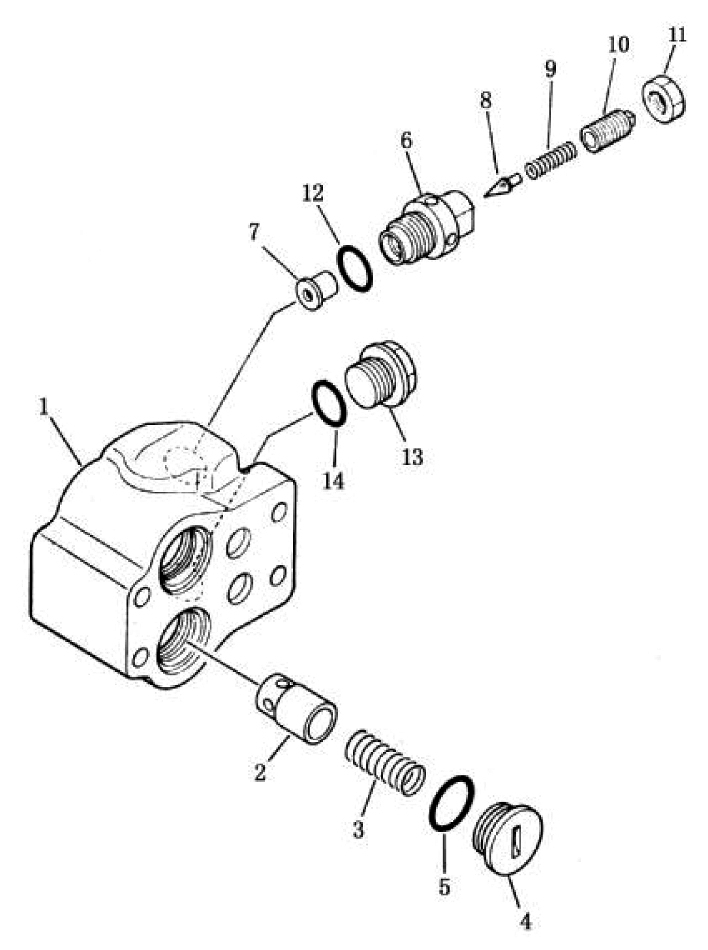

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:suction and safety valve ass’ y

Каталожный номер:701-30-99000

Комплект:1

Примечание:

№ на схеме:2

Наименование:valve, suction

Каталожный номер:701-30-67121

Комплект:2

Примечание:

№ на схеме:3

Наименование:spring

Каталожный номер:701-30-67130

Комплект:2

Примечание:

№ на схеме:4

Наименование:plug

Каталожный номер:701-30-67160

Комплект:2

Примечание:

№ на схеме:5

Наименование:o-ring

Каталожный номер:07002-13634

Комплект:2

Примечание:

№ на схеме:6

Наименование:safety valve ass’ y

Каталожный номер:701-30-00080

Комплект:1

Примечание:

№ на схеме:12

Наименование:o-ring

Каталожный номер:07002-13034

Комплект:1

Примечание:

№ на схеме:13

Наименование:plug

Каталожный номер:07041-13012

Комплект:1

Примечание:

№ на схеме:14

Наименование:o-ring

Каталожный номер:07002-13034

Комплект:1

Примечание:

№ на схеме:608-1

Наименование:housing, suction and safety valve

Каталожный номер:701-30-99110

Комплект:1

Примечание:
