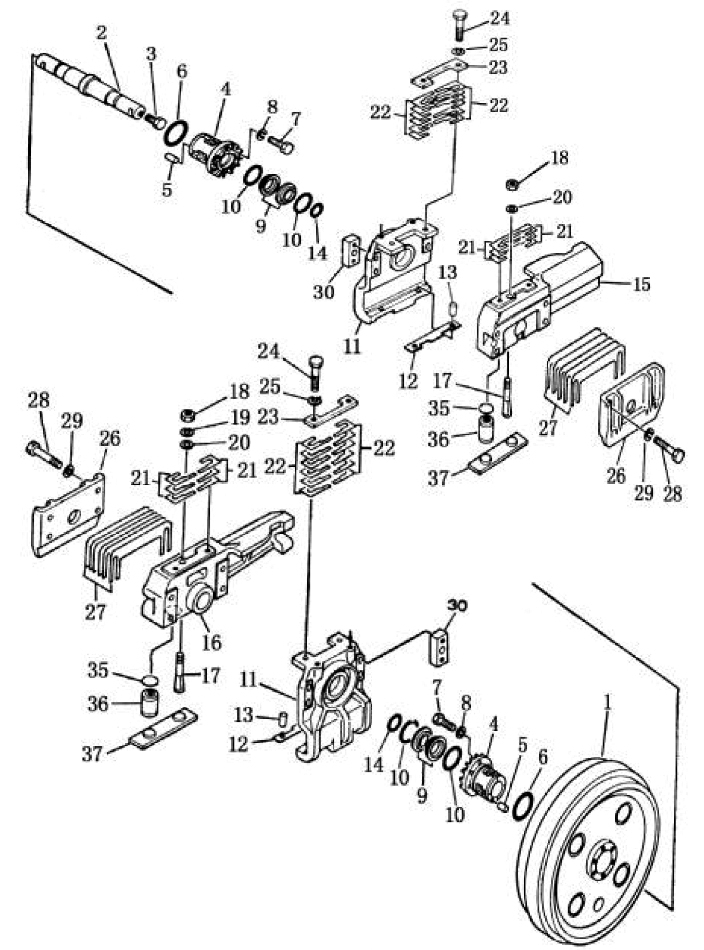

IDLER

← TRACK ROLLER GUARD TRACK ROLLER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:idler ass’ y

Каталожный номер:(154-30-00291)

Комплект:2

Примечание:

№ на схеме:2

Наименование:shaft

Каталожный номер:154-30-23122

Комплект:2

Примечание:

№ на схеме:3

Наименование:plug

Каталожный номер:07052-21624

Комплект:2

Примечание:

№ на схеме:4

Наименование:bushing, ass’ y

Каталожный номер:155-30-16201

Комплект:4

Примечание:

№ на схеме:5

Наименование:pin, dowel

Каталожный номер:170-30-91130

Комплект:8

Примечание:

№ на схеме:6

Наименование:O-ring

Каталожный номер:07000-02110

Комплект:4

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:01010-51235

Комплект:24

Примечание:

№ на схеме:8

Наименование:washer, spring

Каталожный номер:01602-21236

Комплект:24

Примечание:

№ на схеме:9

Наименование:seal ring

Каталожный номер:154-30-12271

Комплект:8

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:150-30-12220

Комплект:8

Примечание:

№ на схеме:11

Наименование:guide

Каталожный номер:154-30-12641

Комплект:4

Примечание:

№ на схеме:12

Наименование:plate

Каталожный номер:154-30-11963

Комплект:4

Примечание:

№ на схеме:13

Наименование:pin, dowel

Каталожный номер:04022-12025

Комплект:8

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:07000-02060

Комплект:4

Примечание:

№ на схеме:15

Наименование:support, L.H

Каталожный номер:154-30-12611

Комплект:2

Примечание:

№ на схеме:16

Наименование:support, R.H

Каталожный номер:154-30-12621

Комплект:2

Примечание:

№ на схеме:17

Наименование:pin, dowel

Каталожный номер:154-30-12650

Комплект:4

Примечание:

№ на схеме:18

Наименование:nut

Каталожный номер:175-30-23180

Комплект:4

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-31645

Комплект:4

Примечание:

№ на схеме:21

Наименование:shim ass’ y

Каталожный номер:154-30-05040

Комплект:4

Примечание:

№ на схеме:22

Наименование:shim ass’ y

Каталожный номер:154-30-05050

Комплект:4

Примечание:

№ на схеме:23

Наименование:plate

Каталожный номер:154-30-12670

Комплект:4

Примечание:

№ на схеме:24

Наименование:screw

Каталожный номер:154-30-12660

Комплект:8

Примечание:

№ на схеме:25

Наименование:washer, spring

Каталожный номер:01602-21648

Комплект:8

Примечание:

№ на схеме:26

Наименование:plate

Каталожный номер:154-30-11683

Комплект:4

Примечание:

№ на схеме:27

Наименование:shim ass’ y

Каталожный номер:154-30-05060

Комплект:4

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:01011-52055

Комплект:16

Примечание:

№ на схеме:29

Наименование:washer, spring

Каталожный номер:01602-22060

Комплект:16

Примечание:

№ на схеме:30

Наименование:seat

Каталожный номер:154-30-12730

Комплект:8

Примечание:

№ на схеме:35

Наименование:plate

Каталожный номер:195-30-17960

Комплект:8

Примечание:

№ на схеме:36

Наименование:spring

Каталожный номер:155-30-13230

Комплект:8

Примечание:

№ на схеме:37

Наименование:guide plate

Каталожный номер:175-30-24131

Комплект:4

Примечание:

№ на схеме:405-1

Наименование:idler, front

Каталожный номер:150-30-22118

Комплект:2

Примечание:
