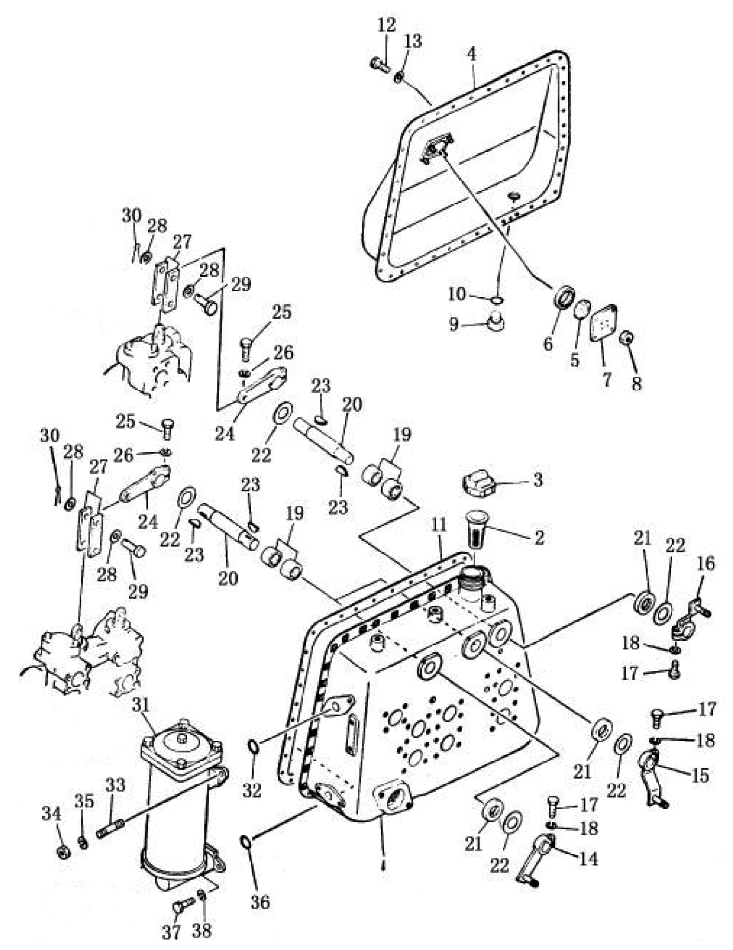

HYDRAULIC TANK 1

← HYDRAULIC PUMP HYDRAULIC TANK 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:hydraulic tank ass’ y

Каталожный номер:23Y-60B-00000

Комплект:1

Примечание:

№ на схеме:2

Наименование:strainer

Каталожный номер:141-60-33730

Комплект:1

Примечание:

№ на схеме:3

Наименование:cap

Каталожный номер:07051-00000

Комплект:1

Примечание:

№ на схеме:4

Наименование:tank, outer

Каталожный номер:141-60-43160

Комплект:1

Примечание:

№ на схеме:5

Наименование:ring

Каталожный номер:07715-11257

Комплект:1

Примечание:

№ на схеме:6

Наименование:cover

Каталожный номер:07715-00651

Комплект:1

Примечание:

№ на схеме:7

Наименование:cage

Каталожный номер:07115-21074

Комплект:1

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:01598-11011

Комплект:4

Примечание:

№ на схеме:9

Наименование:plug

Каталожный номер:07044-12412

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring

Каталожный номер:07002-02434

Комплект:1

Примечание:

№ на схеме:11

Наименование:gasket

Каталожный номер:141-60-33181

Комплект:1

Примечание:

№ на схеме:12

Наименование:bolt

Каталожный номер:01010-51025

Комплект:41

Примечание:

№ на схеме:13

Наименование:washer, spring

Каталожный номер:01602-21030

Комплект:41

Примечание:

№ на схеме:14

Наименование:lever, lift

Каталожный номер:23Y-60B-02000

Комплект:1

Примечание:

№ на схеме:15

Наименование:lever, tilt

Каталожный номер:23Y-60B-03000

Комплект:1

Примечание:

№ на схеме:16

Наименование:lever, ripper

Каталожный номер:23Y-60B-04000

Комплект:1

Примечание:

№ на схеме:17

Наименование:bolt

Каталожный номер:01010-50830

Комплект:3

Примечание:

№ на схеме:18

Наименование:washer,

Каталожный номер:01602-20825

Комплект:3

Примечание:

№ на схеме:19

Наименование:bearing, needle

Каталожный номер:06120-02520

Комплект:6

Примечание:

№ на схеме:20

Наименование:shaft

Каталожный номер:154-60-51450

Комплект:3

Примечание:

№ на схеме:21

Наименование:seal, oil

Каталожный номер:154-60-12370

Комплект:3

Примечание:

№ на схеме:22

Наименование:washer

Каталожный номер:01640-22440

Комплект:6

Примечание:

№ на схеме:23

Наименование:key

Каталожный номер:04010-00519

Комплект:6

Примечание:

№ на схеме:24

Наименование:lever

Каталожный номер:141-60-33270

Комплект:3

Примечание:

№ на схеме:25

Наименование:bolt

Каталожный номер:01010-50830

Комплект:3

Примечание:

№ на схеме:26

Наименование:washer, spring

Каталожный номер:01602-20825

Комплект:3

Примечание:

№ на схеме:27

Наименование:yoke

Каталожный номер:141-60-32170

Комплект:6

Примечание:

№ на схеме:28

Наименование:washer

Каталожный номер:01641-01016

Комплект:6

Примечание:

№ на схеме:29

Наименование:pin

Каталожный номер:04205-01028

Комплект:6

Примечание:

№ на схеме:30

Наименование:pin, cotter

Каталожный номер:04050-03015

Комплект:6

Примечание:

№ на схеме:31

Наименование:hydraulic filter ass’ y

Каталожный номер:154-60-51401

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:07000-03050

Комплект:1

Примечание:

№ на схеме:33

Наименование:stud

Каталожный номер:01140-51430

Комплект:2

Примечание:

№ на схеме:34

Наименование:nut

Каталожный номер:01582-11411

Комплект:2

Примечание:

№ на схеме:35

Наименование:washer, spring

Каталожный номер:01602-21442

Комплект:2

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:07000-02065

Комплект:1

Примечание:

№ на схеме:37

Наименование:bolt

Каталожный номер:01010-51430

Комплект:2

Примечание:

№ на схеме:38

Наименование:washer, spring

Каталожный номер:01602-21442

Комплект:2

Примечание:

№ на схеме:602-1

Наименование:tank, inner

Каталожный номер:23Y-60B-01000

Комплект:1

Примечание:
