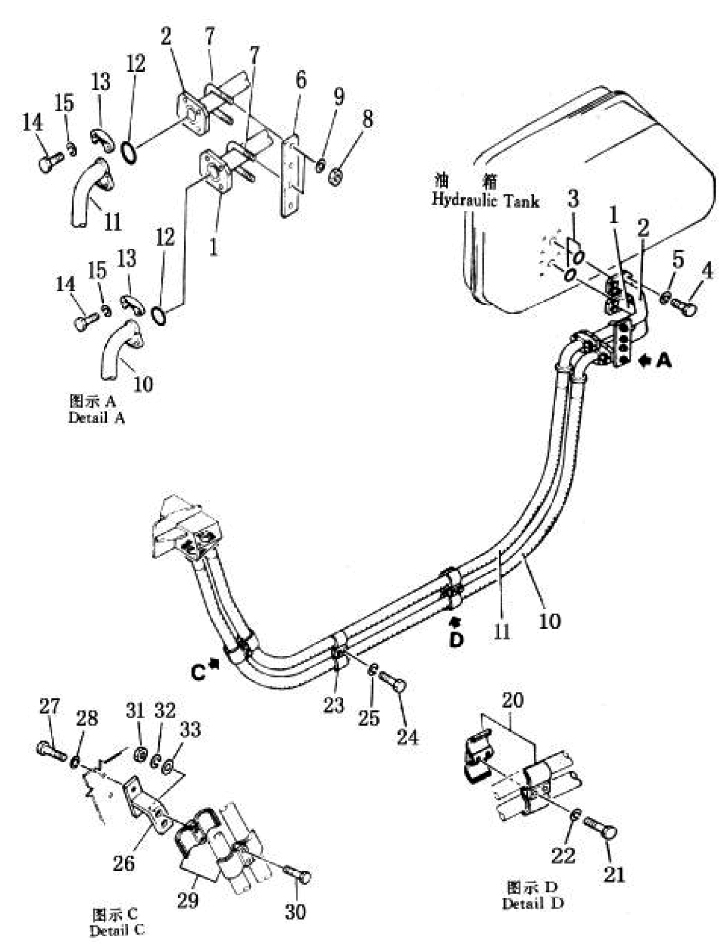

HYDRAULIC PIPING (For SD22S) 1

← MARKS AND PLATES ENGINE MOUNT →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:tube

Каталожный номер:154-61-21254

Комплект:1

Примечание:

№ на схеме:3

Наименование:o-ring

Каталожный номер:07000-13048

Комплект:2

Примечание:

№ на схеме:4

Наименование:bolt

Каталожный номер:01010-51245

Комплект:8

Примечание:

№ на схеме:5

Наименование:washer, spring

Каталожный номер:01602-21236

Комплект:8

Примечание:

№ на схеме:6

Наименование:plate

Каталожный номер:154-61-24280

Комплект:1

Примечание:

№ на схеме:7

Наименование:clip

Каталожный номер:07283-23442

Комплект:2

Примечание:

№ на схеме:8

Наименование:nut

Каталожный номер:01599-01011

Комплект:4

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:01643-31032

Комплект:4

Примечание:

№ на схеме:10

Наименование:hose

Каталожный номер:07118-01034

Комплект:1

Примечание:

№ на схеме:11

Наименование:hose

Каталожный номер:07118-01033

Комплект:1

Примечание:

№ на схеме:12

Наименование:o-ring

Каталожный номер:07000-13032

Комплект:4

Примечание:

№ на схеме:13

Наименование:flange

Каталожный номер:07371-31049

Комплект:8

Примечание:

№ на схеме:14

Наименование:bolt

Каталожный номер:07372-21030

Комплект:16

Примечание:

№ на схеме:15

Наименование:washer, spring

Каталожный номер:01602-21030

Комплект:16

Примечание:

№ на схеме:20

Наименование:clamp

Каталожный номер:195-61-16170

Комплект:2

Примечание:

№ на схеме:21

Наименование:bolt

Каталожный номер:01010-51280

Комплект:2

Примечание:

№ на схеме:22

Наименование:washer, spring

Каталожный номер:01602-21236

Комплект:2

Примечание:

№ на схеме:23

Наименование:clamp

Каталожный номер:195-61-16170

Комплект:1

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:01010-51250

Комплект:2

Примечание:

№ на схеме:25

Наименование:washer, spring

Каталожный номер:01602-21236

Комплект:2

Примечание:

№ на схеме:26

Наименование:bracket

Каталожный номер:TS220.611.3

Комплект:1

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:01010-51240

Комплект:2

Примечание:

№ на схеме:28

Наименование:washer, spring

Каталожный номер:01602-21236

Комплект:2

Примечание:

№ на схеме:29

Наименование:clamp

Каталожный номер:195-61-16170

Комплект:2

Примечание:

№ на схеме:30

Наименование:bolt

Каталожный номер:01010-51290

Комплект:2

Примечание:

№ на схеме:31

Наименование:nut

Каталожный номер:01580-01210

Комплект:2

Примечание:

№ на схеме:32

Наименование:washer, spring

Каталожный номер:01602-21236

Комплект:2

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:01643-31232

Комплект:2

Примечание:

№ на схеме:615-1

Наименование:tube

Каталожный номер:154-61-21114

Комплект:1

Примечание:
