FUEL PIPING

FUEL PIPING

← FUEL TANK EXHAUST MANIFOLD AND MUFFLER →

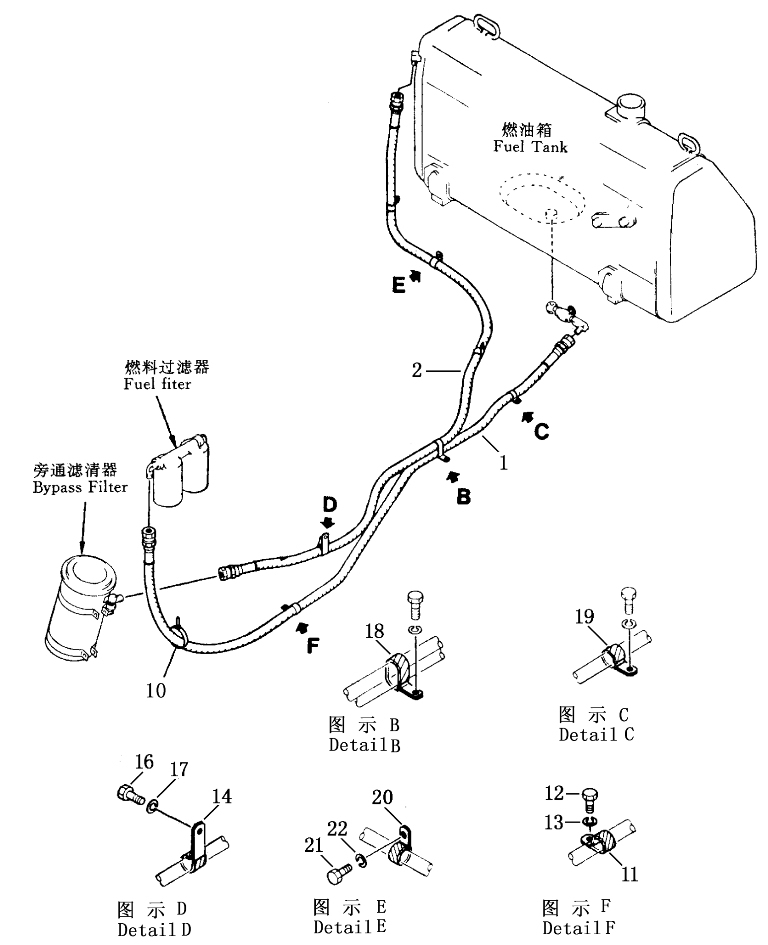

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:2
Наименование:hose
Каталожный номер:23Y-04-20000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:clamp
Каталожный номер:08034-00519
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:clip
Каталожный номер:08036-02514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:01010-51220
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:01602-21236
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:clip
Каталожный номер:195-01-12520
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:bolt
Каталожный номер:01010-51020
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:washer
Каталожный номер:01602-21030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:clip
Каталожный номер:23Y-04-60000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:clip
Каталожный номер:08036-02514
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:clip
Каталожный номер:23Y-04-10000
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:bolt
Каталожный номер:01010-51020
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:washer
Каталожный номер:01602-21030
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:109-1
Наименование:hose
Каталожный номер:23Y-04-30000
Комплект:1
Примечание:
