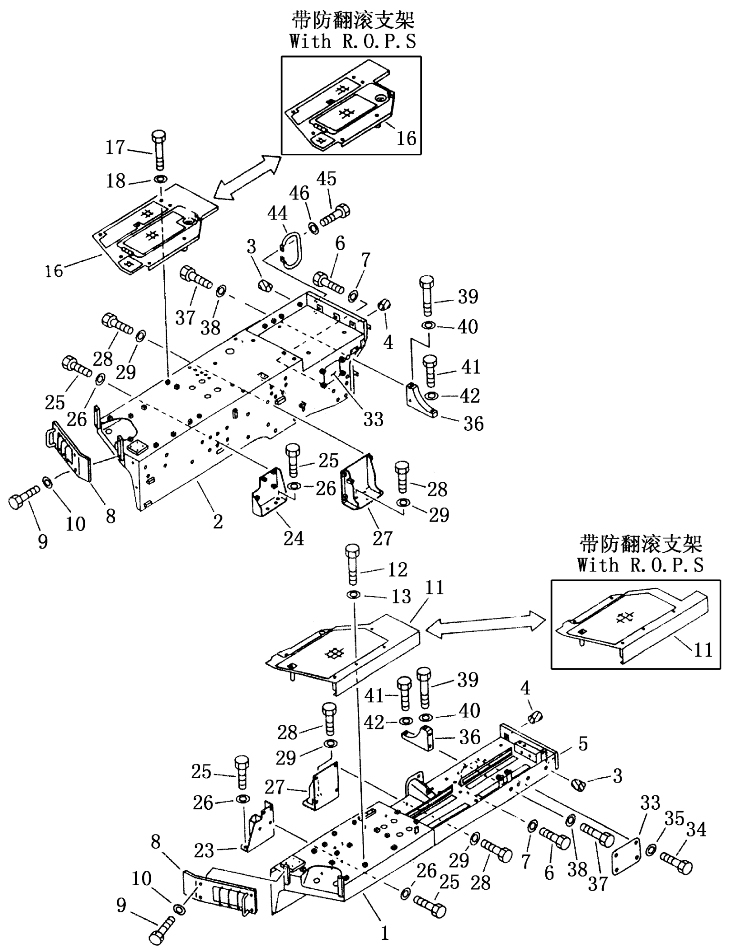

FENDER

← ENGINE HOOD SUPPORT →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:cover R.H (with rops)

Каталожный номер:23Y-51B-15000

Комплект:1

Примечание:

№ на схеме:

Наименование:cover L.H (with rops)

Каталожный номер:23Y-51B-16000

Комплект:1

Примечание:

№ на схеме:

Наименование:fender R.H

Каталожный номер:158-51-01000

Комплект:1

Примечание:SD22S

№ на схеме:2

Наименование:fender R.H

Каталожный номер:23Y-51B-06000

Комплект:1

Примечание:SD22,SD22E, SD22D

№ на схеме:3

Наименование:plug

Каталожный номер:07049-01620

Комплект:8

Примечание:

№ на схеме:4

Наименование:plug

Каталожный номер:07049-02430

Комплект:6

Примечание:

№ на схеме:5

Наименование:plug

Каталожный номер:07049-01822

Комплект:4

Примечание:

№ на схеме:6

Наименование:bolt M20x50

Каталожный номер:01010-52050

Комплект:14

Примечание:

№ на схеме:7

Наименование:washer

Каталожный номер:01643-32060

Комплект:14

Примечание:

№ на схеме:8

Наименование:cover

Каталожный номер:23Y-51B-10000

Комплект:2

Примечание:

№ на схеме:9

Наименование:bolt

Каталожный номер:01010-51230

Комплект:8

Примечание:

№ на схеме:10

Наименование:washer

Каталожный номер:01643-31232

Комплект:8

Примечание:

№ на схеме:11

Наименование:cover L.H (without rops)

Каталожный номер:23Y-51B-09000

Комплект:1

Примечание:

№ на схеме:12

Наименование:bolt M12X10

Каталожный номер:01011-51210

Комплект:6

Примечание:

№ на схеме:13

Наименование:washer

Каталожный номер:01643-31232

Комплект:6

Примечание:

№ на схеме:16

Наименование:cover R.H (without rops)

Каталожный номер:23Y-51B-01000

Комплект:1

Примечание:

№ на схеме:17

Наименование:bolt M12X10

Каталожный номер:01011-51210

Комплект:6

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:01643-31232

Комплект:6

Примечание:

№ на схеме:23

Наименование:bracket l.h.

Каталожный номер:154-54-41860

Комплект:1

Примечание:

№ на схеме:24

Наименование:bracket r.h.

Каталожный номер:154-54-11776

Комплект:1

Примечание:

№ на схеме:25

Наименование:bolt M16X40

Каталожный номер:01010-51640

Комплект:16

Примечание:

№ на схеме:26

Наименование:washer

Каталожный номер:01643-31645

Комплект:16

Примечание:

№ на схеме:27

Наименование:bracket

Каталожный номер:154-54-11757

Комплект:2

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:01643-31645

Комплект:14

Примечание:

№ на схеме:30

Наименование:cover

Каталожный номер:154-54-41931

Комплект:1

Примечание:

№ на схеме:31

Наименование:bolt M12X30

Каталожный номер:01010-51230

Комплект:4

Примечание:

№ на схеме:32

Наименование:washer

Каталожный номер:01643-31232

Комплект:4

Примечание:

№ на схеме:33

Наименование:cover

Каталожный номер:154-54-12380

Комплект:2

Примечание:

№ на схеме:34

Наименование:bolt M12X35

Каталожный номер:01010-51235

Комплект:8

Примечание:

№ на схеме:35

Наименование:washer

Каталожный номер:01643-31232

Комплект:8

Примечание:

№ на схеме:36

Наименование:bracket

Каталожный номер:154-54-11970

Комплект:2

Примечание:

№ на схеме:37

Наименование:bolt M16X35

Каталожный номер:01010-51635

Комплект:4

Примечание:

№ на схеме:38

Наименование:washer

Каталожный номер:01643-31645

Комплект:4

Примечание:

№ на схеме:39

Наименование:bolt M16X90

Каталожный номер:01011-51690

Комплект:2

Примечание:

№ на схеме:40

Наименование:washer

Каталожный номер:01643-31645

Комплект:2

Примечание:

№ на схеме:41

Наименование:bolt M16X55

Каталожный номер:01010-51655

Комплект:2

Примечание:

№ на схеме:42

Наименование:washer

Каталожный номер:01643-31645

Комплект:2

Примечание:

№ на схеме:44

Наименование:handle

Каталожный номер:154-54-22990

Комплект:1

Примечание:

№ на схеме:45

Наименование:bolt M18X50

Каталожный номер:01010-51850

Комплект:2

Примечание:

№ на схеме:46

Наименование:washer

Каталожный номер:01643-31845

Комплект:2

Примечание:

№ на схеме:503-28

Наименование:bolt M16X40

Каталожный номер:01010-51640

Комплект:14

Примечание:

№ на схеме:503-1

Наименование:fender L.H

Каталожный номер:23Y-51B-07000

Комплект:1

Примечание:
