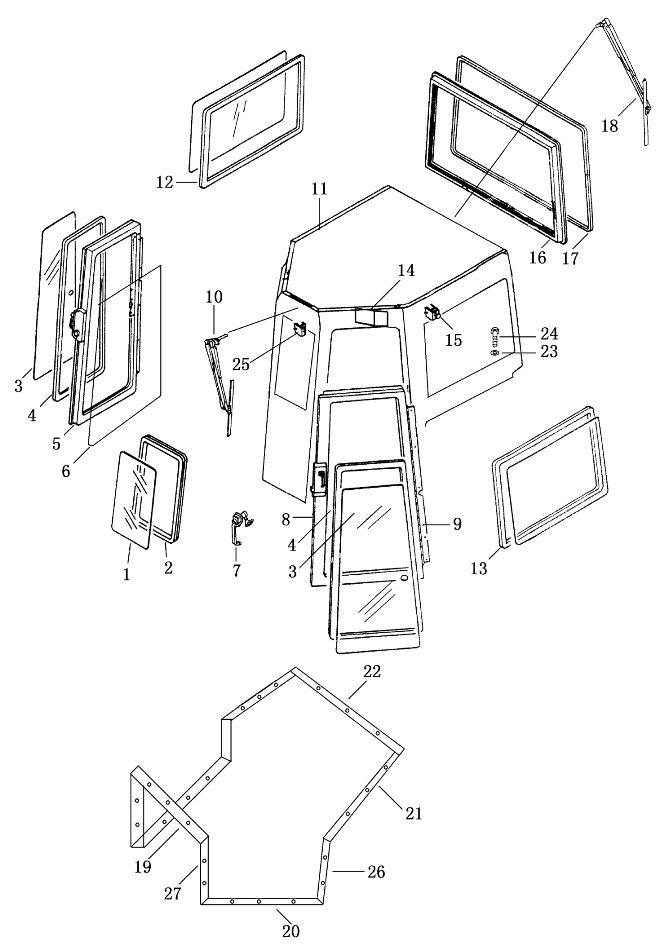

CAB

← DRAWBAR (For SD22S) OPERATOR’S SEAT →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:strip

Каталожный номер:23Y-56B-00004

Комплект:1

Примечание:

№ на схеме:3

Наименование:glass

Каталожный номер:23Y-56B-00003

Комплект:2

Примечание:

№ на схеме:4

Наименование:strip

Каталожный номер:23Y-56B-00002

Комплект:2

Примечание:

№ на схеме:5

Наименование:door frame, R.H

Каталожный номер:23Y-56B-03000

Комплект:1

Примечание:

№ на схеме:6

Наименование:sealing strip

Каталожный номер:23Y-56B-06000

Комплект:2

Примечание:

№ на схеме:7

Наименование:lock

Каталожный номер:16Y-56A-02000

Комплект:2

Примечание:

№ на схеме:8

Наименование:door, L.H

Каталожный номер:23Y-56B-02000

Комплект:1

Примечание:

№ на схеме:9

Наименование:hinge

Каталожный номер:16Y-56A-03100

Комплект:6

Примечание:

№ на схеме:10

Наименование:rain-brush, front

Каталожный номер:23Y-56B-04000

Комплект:1

Примечание:

№ на схеме:11

Наименование:frame

Каталожный номер:23Y-56B-01000

Комплект:1

Примечание:

№ на схеме:12

Наименование:window frame, R.H

Каталожный номер:23Y-56B-08000

Комплект:1

Примечание:

№ на схеме:13

Наименование:window frame, L.H

Каталожный номер:23Y-56B-07000

Комплект:1

Примечание:

№ на схеме:14

Наименование:plate

Каталожный номер:16Y-56C-00007

Комплект:2

Примечание:

№ на схеме:15

Наименование:touch hook

Каталожный номер:10Y-56-08000

Комплект:2

Примечание:

№ на схеме:16

Наименование:strip

Каталожный номер:23Y-56B-00007

Комплект:1

Примечание:

№ на схеме:17

Наименование:glass

Каталожный номер:23Y-56B-00008

Комплект:1

Примечание:

№ на схеме:18

Наименование:rain-brush, rear

Каталожный номер:23Y-56B-09000

Комплект:1

Примечание:

№ на схеме:19

Наименование:sealing strip

Каталожный номер:23Y-56B-00006

Комплект:1

Примечание:

№ на схеме:20

Наименование:sealing strip

Каталожный номер:23Y-56B-00013

Комплект:1

Примечание:

№ на схеме:21

Наименование:sealing strip

Каталожный номер:23Y-56B-00012

Комплект:2

Примечание:

№ на схеме:22

Наименование:sealing strip

Каталожный номер:23Y-56B-00009

Комплект:1

Примечание:

№ на схеме:23

Наименование:washer

Каталожный номер:01643-31445

Комплект:13

Примечание:

№ на схеме:24

Наименование:bolt

Каталожный номер:01010-51455

Комплект:13

Примечание:

№ на схеме:514-1

Наименование:glass

Каталожный номер:23Y-56B-00005

Комплект:1

Примечание:
