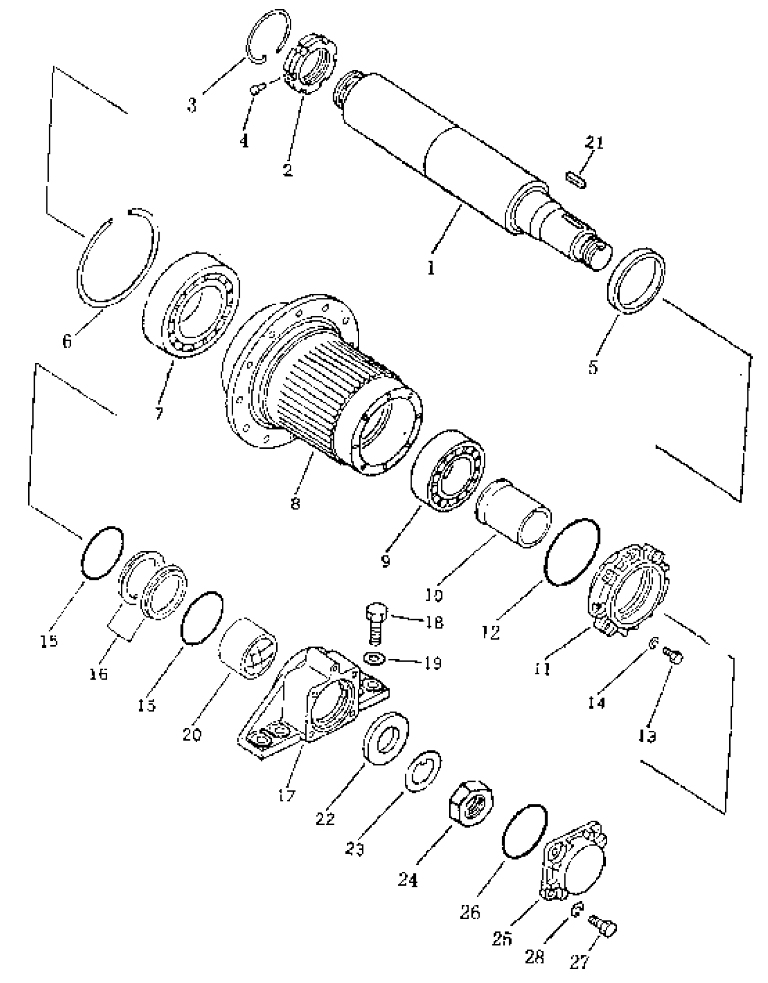

вал и втулка бортового редуктора 1
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:3
Каталожный номер:16Y-18-00030
Комплект:2
Примечание:SD16, SD16E
№ на схеме:4
Каталожный номер:16Y-18-00032
Комплект:2
Примечание:SD16, SD16E
№ на схеме:5
Каталожный номер:16Y-18-00029
Комплект:2
Примечание:SD16, SD16E
№ на схеме:6
Каталожный номер:04071-00250
Комплект:2
Примечание:SD16, SD16E
№ на схеме:7
Каталожный номер:GB283-87
Комплект:2
Примечание:SD16, SD16E
№ на схеме:12
Каталожный номер:07000-05170
Комплект:2
Примечание:SD16, SD16E
№ на схеме:14
Каталожный номер:01602-01236
Комплект:16
Примечание:SD16, SD16E
№ на схеме:15
Каталожный номер:16Y-I8-00009
Комплект:4
Примечание:SD16, SD16E
№ на схеме:16
Каталожный номер:16Y-18-00008
Комплект:4
Примечание:SD16, SD16E
№ на схеме:19
Каталожный номер:01602-02472
Комплект:8
Примечание:SD16, SD16E
№ на схеме:22
Каталожный номер:16Y-18-00002
Комплект:2
Примечание:SD16, SD16E
№ на схеме:23
Каталожный номер:16Y-18-00003
Комплект:2
Примечание:SD16, SD16E
№ на схеме:24
Каталожный номер:16Y-18-00004
Комплект:2
Примечание:SD16, SD16E
№ на схеме:26
Каталожный номер:07000-02130
Комплект:2
Примечание:SD16, SD16E
№ на схеме:28
Каталожный номер:01602-01854
Комплект:8
Примечание:SD16, SD16E
