трубопровод гидравлический 4

трубопровод гидравлический 4

← трубопровод гидравлический 3 гидроцилиндр подъема отвала 1 →

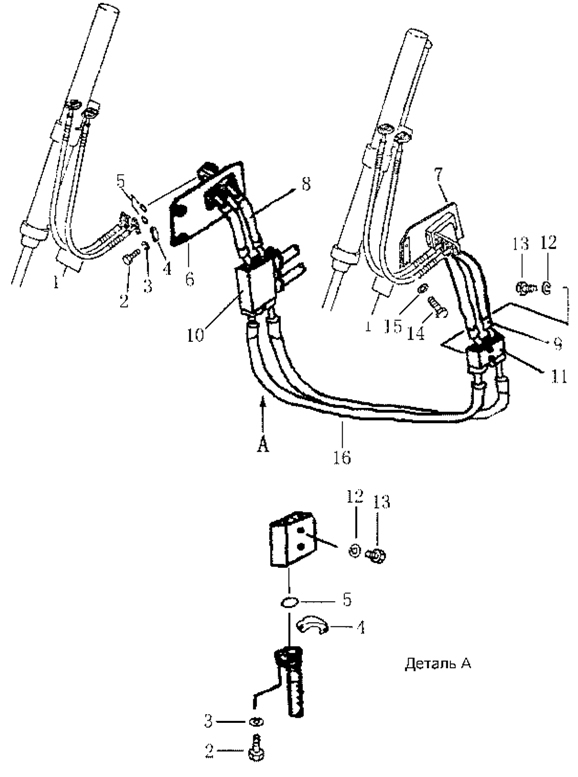

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Рукав
Каталожный номер:07119-40609
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Болт
Каталожный номер:01010-50830
Комплект:64
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Шайба
Каталожный номер:01643-30823
Комплект:64
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Фланец разводной
Каталожный номер:07371-30638
Комплект:32
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Кольцо круглого сечения
Каталожный номер:07000-13025
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кронштейн правый
Каталожный номер:16L-62C-01000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Кронштейн левый
Каталожный номер:16L-62C-02000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Рукав
Каталожный номер:16Y-62-70000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Рукав
Каталожный номер:16Y-62-40000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Опора трубопровода правая
Каталожный номер:16Y-62-00002
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Опора трубопровода левая
Каталожный номер:16Y-62-00001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба
Каталожный номер:01643-31445
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Болт
Каталожный номер:01010-51490
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Болт
Каталожный номер:01010-51645
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Шайба
Каталожный номер:01643-31645
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Рукав
Каталожный номер:07118-00613
Комплект:2
Примечание:
