шильдики

← механизм управления рыхлителем гидрораспределитель рулевого управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

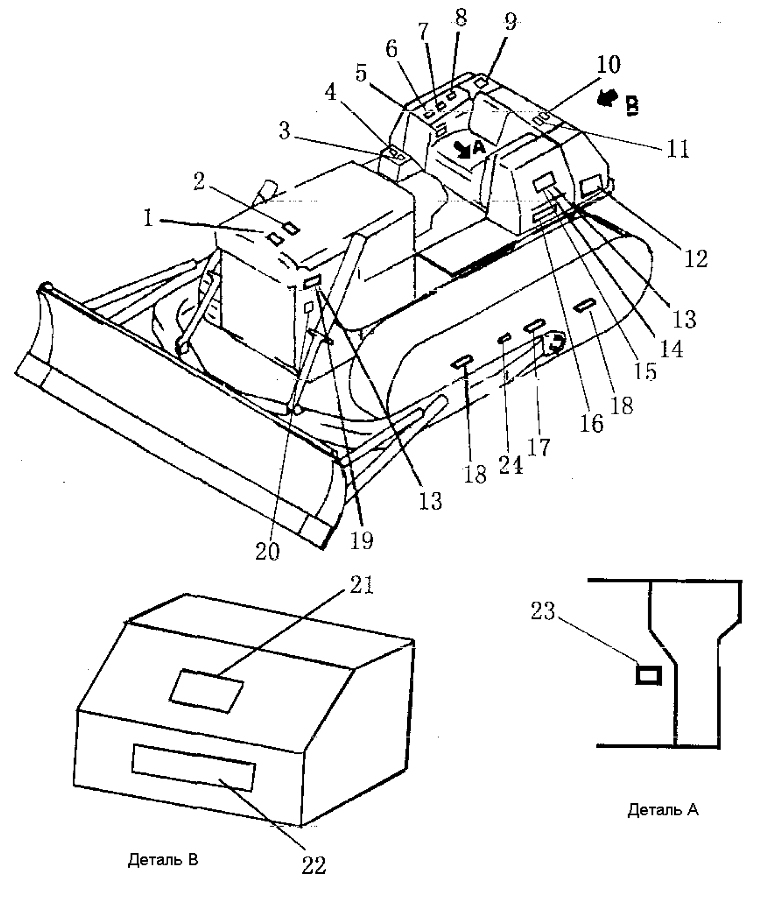

№ на схеме:1

Наименование:Шильдик

Каталожный номер:09650-01101-DY

Комплект:1

Примечание:

№ на схеме:2

Наименование:Шильдик

Каталожный номер:09668-00100-DY

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шильдик

Каталожный номер:09173-00100-DY

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шильдик

Каталожный номер:09654-00100-DY

Комплект:1

Примечание:

№ на схеме:5

Наименование:Шильдик

Каталожный номер:09685-00004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шильдик

Каталожный номер:09670-00001

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шильдик

Каталожный номер:09685-00003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шильдик

Каталожный номер:09653-00100-DY

Комплект:1

Примечание:

№ на схеме:9

Наименование:Шильдик

Каталожный номер:09655-01120-DY

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шильдик

Каталожный номер:09656-90080

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шильдик

Каталожный номер:09652-01100-DY

Комплект:1

Примечание:

№ на схеме:12

Наименование:Логотип SHANTUI

Каталожный номер:14Y-90-00004

Комплект:2

Примечание:

№ на схеме:13

Наименование:Заклепка

Каталожный номер:04418-00306

Комплект:8

Примечание:

№ на схеме:14

Наименование:Таблица смазки

Каталожный номер:16Y-90C-00001

Комплект:1

Примечание:

№ на схеме:15

Наименование:Таблица смазки (на английском языке)

Каталожный номер:16Y-90C-00002

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шильдик

Каталожный номер:16Y-90C-00003

Комплект:1

Примечание:

№ на схеме:17

Наименование:Шильдик

Каталожный номер:09960-01012

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шильдик

Каталожный номер:09960-01001

Комплект:1

Примечание:

№ на схеме:19

Наименование:Шильдик

Каталожный номер:17Y-90A-00001

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шильдик

Каталожный номер:09961-00100

Комплект:1

Примечание:

№ на схеме:21

Наименование:Логотип SHANTUI

Каталожный номер:10Y-90B-00002

Комплект:1

Примечание:

№ на схеме:22

Наименование:Шильдик

Каталожный номер:16Y-90C-00005

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шильдик

Каталожный номер:09685-00002

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шильдик

Каталожный номер:16Y-90-00009

Комплект:1

Примечание:
