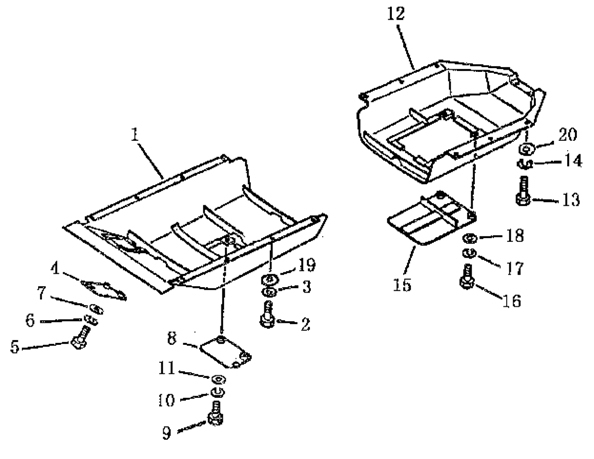

пластина защитная нижняя

← коробка и пол кресло оператора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Пластина защитная нижняя, передняя часть

Каталожный номер:16Y-52-10000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:01010-31645

Комплект:10

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:01602-01648

Комплект:10

Примечание:

№ на схеме:4

Наименование:Крышка

Каталожный номер:16Y-52-40000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Болт

Каталожный номер:01010-31230

Комплект:2

Примечание:

№ на схеме:6

Наименование:Шайба

Каталожный номер:01602-01236

Комплект:2

Примечание:

№ на схеме:7

Наименование:Шайба

Каталожный номер:01640-21223

Комплект:2

Примечание:

№ на схеме:8

Наименование:Крышка

Каталожный номер:16Y-52-30000

Комплект:1

Примечание:

№ на схеме:9

Наименование:Болт

Каталожный номер:01010-31230

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:01602-21236

Комплект:2

Примечание:

№ на схеме:11

Наименование:Шайба

Каталожный номер:01640-21223

Комплект:2

Примечание:

№ на схеме:12

Наименование:Пластина защитная нижняя, задняя часть

Каталожный номер:16Y-52-20000

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:01010-31645

Комплект:8

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:01602-01648

Комплект:8

Примечание:

№ на схеме:15

Наименование:Крышка

Каталожный номер:16Y-52-50000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт

Каталожный номер:01010-31230

Комплект:2

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:01602-01236

Комплект:2

Примечание:

№ на схеме:18

Наименование:Шайба

Каталожный номер:01640-21223

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:01643-31645

Комплект:10

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:01643-31645

Комплект:8

Примечание:
