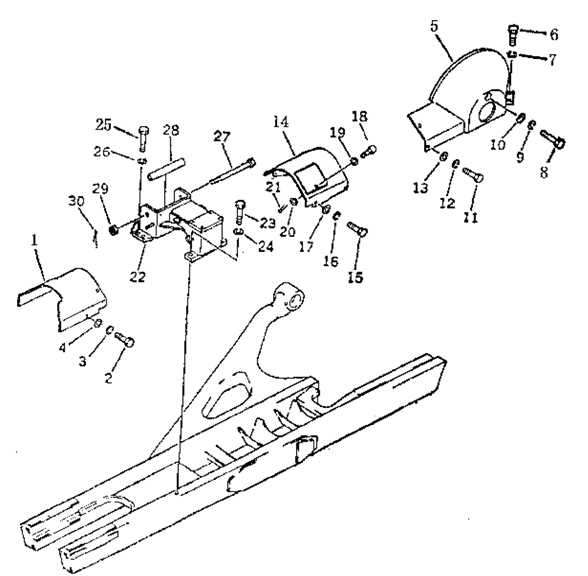

крышка рамы гусеницы 1

← колесо натяжное крышка рамы гусеницы 2 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Крышка средняя правая

Каталожный номер:16Y-40-08000

Комплект:1

Примечание:

№ на схеме:

Наименование:Крышка средняя левая

Каталожный номер:16Y-40E-09000

Комплект:1

Примечание:SD16E

№ на схеме:

Наименование:Крышка передняя правая

Каталожный номер:16Y-40E-00002

Комплект:1

Примечание:SD16E

№ на схеме:

Наименование:Крышка передняя левая

Каталожный номер:16Y-40E-00001

Комплект:1

Примечание:SD16E

№ на схеме:1

Наименование:Крышка передняя правая

Каталожный номер:16Y-40-00002

Комплект:1

Примечание:SD16

№ на схеме:1

Наименование:Крышка передняя левая

Каталожный номер:16Y-40-00001

Комплект:1

Примечание:SD16

№ на схеме:2

Наименование:Болт

Каталожный номер:01010-31425

Комплект:6

Примечание:

№ на схеме:3

Наименование:Шайба пружинная

Каталожный номер:01602-01442

Комплект:6

Примечание:

№ на схеме:4

Наименование:Шайба

Каталожный номер:01643-31445

Комплект:6

Примечание:

№ на схеме:5

Наименование:Крышка звездочки правая

Каталожный номер:16Y-40-13000

Комплект:1

Примечание:

№ на схеме:5

Наименование:Крышка звездочки левая

Каталожный номер:16Y-40-12000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Болт

Каталожный номер:01010-31435

Комплект:4

Примечание:

№ на схеме:7

Наименование:Шайба

Каталожный номер:01602-01442

Комплект:4

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:01010-31475

Комплект:2

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:01602-01442

Комплект:2

Примечание:

№ на схеме:10

Наименование:Шайба

Каталожный номер:01643-31445

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:01010-31425

Комплект:4

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:01602-01442

Комплект:4

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:01643-31445

Комплект:4

Примечание:

№ на схеме:14

Наименование:Крышка средняя левая

Каталожный номер:16Y-40-07000

Комплект:1

Примечание:SD16

№ на схеме:15

Наименование:Болт

Каталожный номер:01010-31430

Комплект:8

Примечание:

№ на схеме:16

Наименование:Шайба

Каталожный номер:01602-01442

Комплект:8

Примечание:

№ на схеме:17

Наименование:Шайба

Каталожный номер:01643-31445

Комплект:8

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:16Y-40-07001

Комплект:2

Примечание:

№ на схеме:19

Наименование:Шайба

Каталожный номер:01640-21016

Комплект:2

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:01641-21016

Комплект:2

Примечание:

№ на схеме:21

Наименование:Чека разводная

Каталожный номер:04056-03015

Комплект:2

Примечание:

№ на схеме:22

Наименование:Кронштейн правый

Каталожный номер:16Y-40-05000

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кронштейн левый

Каталожный номер:16Y-40-04000

Комплект:1

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:01010-32050

Комплект:4

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:01602-02060

Комплект:4

Примечание:

№ на схеме:25

Наименование:Болт

Каталожный номер:01010-32250

Комплект:8

Примечание:

№ на схеме:26

Наименование:Шайба

Каталожный номер:01602-02268

Комплект:8

Примечание:

№ на схеме:27

Наименование:Болт

Каталожный номер:16Y-40-00007

Комплект:2

Примечание:

№ на схеме:28

Наименование:Манжета

Каталожный номер:16Y-40-00008

Комплект:2

Примечание:

№ на схеме:29

Наименование:Гайка

Каталожный номер:01590-03033

Комплект:2

Примечание:

№ на схеме:30

Наименование:Чека разводная

Каталожный номер:04050-06045

Комплект:2

Примечание:
