клапан смазочный

клапан смазочный

← крышка картера коробки передач гидрораспределитель управления отвалом 1 →

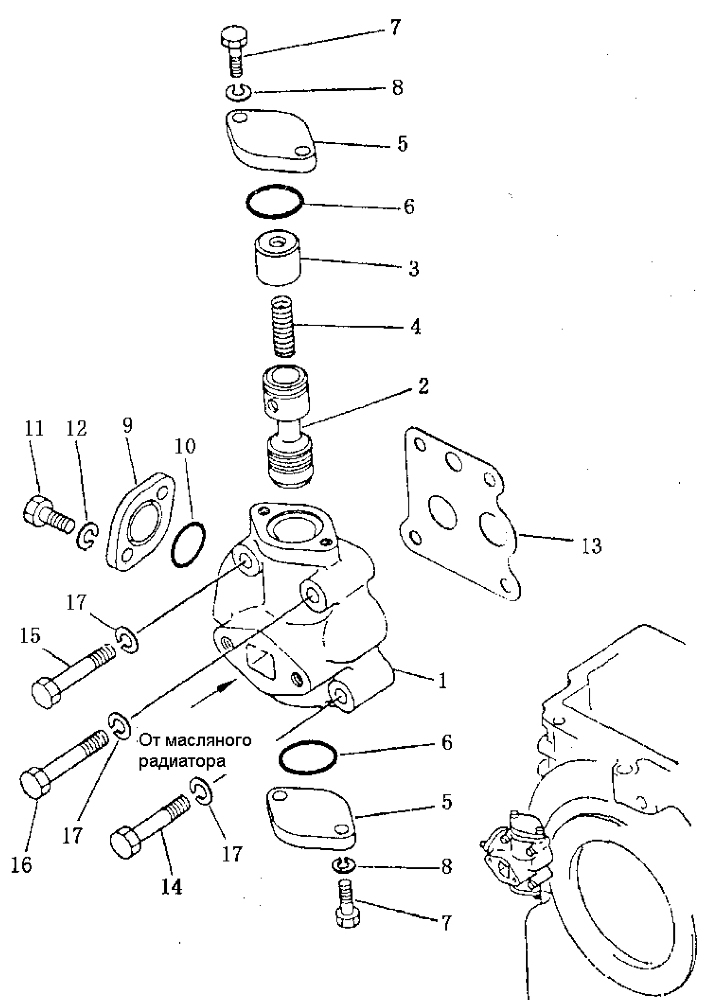

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Клапан смазочный
Каталожный номер:16Y-75-20000 (144-15-24002)
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Корпус клапана
Каталожный номер:154-15-14110
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Стержень клапана
Каталожный номер:144-15-14130
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Втулка направляющая
Каталожный номер:175-15-14140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Пружина
Каталожный номер:145-15-44160
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Крышка
Каталожный номер:154-15-14150
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кольцо круглого сечения
Каталожный номер:07000-73032
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт
Каталожный номер:01010-50825
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шайба
Каталожный номер:01602-20825
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Крышка
Каталожный номер:144-15-14150
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Кольцо круглого сечения
Каталожный номер:07000-73025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Болт
Каталожный номер:01010-51025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Шайба
Каталожный номер:01602-21030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Сальник
Каталожный номер:154-15-14160
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Болт
Каталожный номер:01010-51055
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Болт
Каталожный номер:01010-51060
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Болт
Каталожный номер:01010-51065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Шайба
Каталожный номер:01602-21030
Комплект:4
Примечание:
