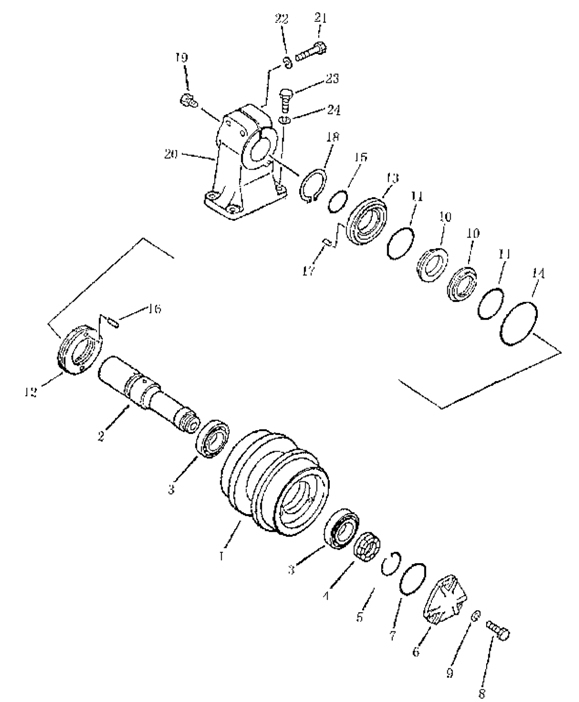

каток поддерживающий

← механизм натяжения каток опорный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Каток поддерживающий в сборе

Каталожный номер:16Y-40-06000

Комплект:4

Примечание:

№ на схеме:1

Наименование:Каток поддерживающий в сборе

Каталожный номер:16Y-40-06004

Комплект:4

Примечание:

№ на схеме:2

Наименование:Ось поддерживающего катка

Каталожный номер:16Y-40-06005

Комплект:4

Примечание:

№ на схеме:3

Наименование:Роликоподшипник

Каталожный номер:GB297-64(7210)

Комплект:8

Примечание:

№ на схеме:4

Наименование:Гайка

Каталожный номер:16Y-40-06006

Комплект:4

Примечание:

№ на схеме:5

Наименование:Кольцо

Каталожный номер:16Y-40-06008

Комплект:4

Примечание:

№ на схеме:6

Наименование:Крышка

Каталожный номер:16Y-40-06007

Комплект:4

Примечание:

№ на схеме:7

Наименование:Кольцо круглого сечения

Каталожный номер:07000-12085

Комплект:4

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:01010-31025

Комплект:12

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:01602-01030

Комплект:12

Примечание:

№ на схеме:10

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-40-03005

Комплект:8

Примечание:

№ на схеме:11

Наименование:Кольцо круглого сечения

Каталожный номер:16Y-40-03006

Комплект:8

Примечание:

№ на схеме:12

Наименование:Опора плавающего уплотнения

Каталожный номер:16Y-40-06003

Комплект:4

Примечание:

№ на схеме:13

Наименование:Крышка

Каталожный номер:16Y-40-06002

Комплект:4

Примечание:

№ на схеме:14

Наименование:Кольцо круглого сечения

Каталожный номер:07000-03120

Комплект:4

Примечание:

№ на схеме:15

Наименование:Кольцо круглого сечения

Каталожный номер:07000-03055

Комплект:4

Примечание:

№ на схеме:16

Наименование:Палец

Каталожный номер:04020-00616

Комплект:8

Примечание:

№ на схеме:17

Наименование:Палец

Каталожный номер:04020-00616

Комплект:4

Примечание:

№ на схеме:18

Наименование:Кольцо стопорное

Каталожный номер:04064-06020

Комплект:4

Примечание:

№ на схеме:19

Наименование:Пробка

Каталожный номер:07052-21624

Комплект:4

Примечание:

№ на схеме:20

Наименование:Кронштейн поддерживающего катка

Каталожный номер:16Y-40-06001

Комплект:4

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:01010-31885

Комплект:8

Примечание:

№ на схеме:22

Наименование:Шайба

Каталожный номер:01602-01854

Комплект:8

Примечание:

№ на схеме:23

Наименование:Болт

Каталожный номер:01010-31645

Комплект:16

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:01602-01648

Комплект:16

Примечание:
