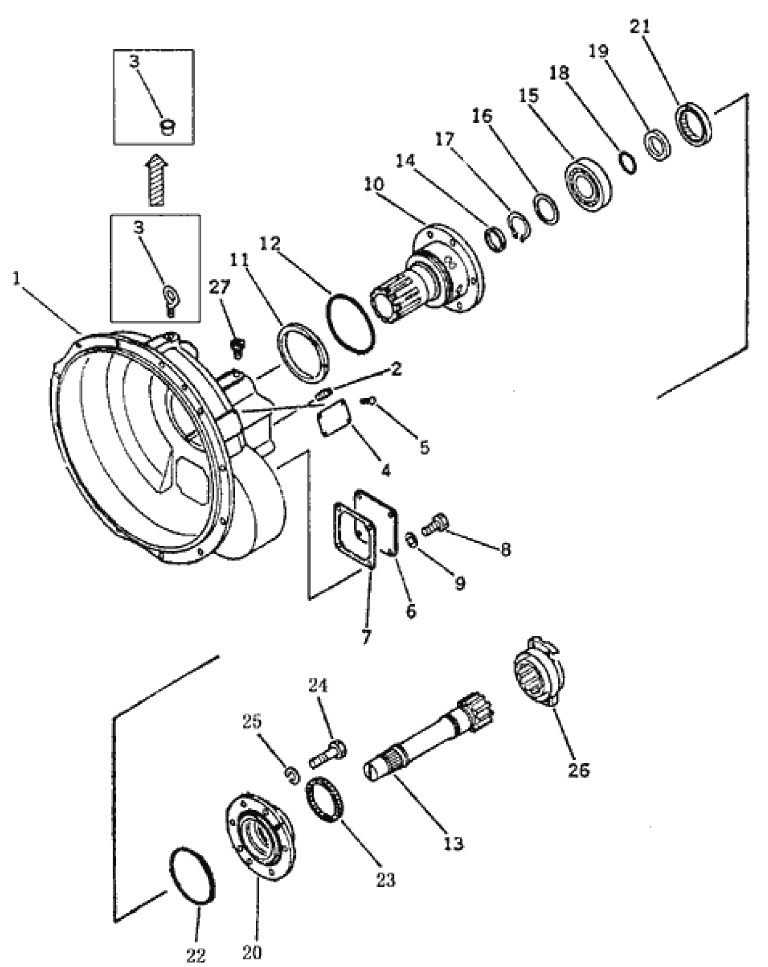

картер гидротрансформатора

← клапан перпепускной Вал карданный →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Гидротраснформатор

Каталожный номер:16Y-11-00000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Картер

Каталожный номер:16Y-11-00009

Комплект:1

Примечание:

№ на схеме:2

Наименование:Пробка конусообразная

Каталожный номер:07042-00108

Комплект:1

Примечание:

№ на схеме:3

Наименование:Винт

Каталожный номер:04530-11628

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шильдик

Каталожный номер:09607-05080

Комплект:1

Примечание:

№ на схеме:5

Наименование:Винт

Каталожный номер:04418-03060

Комплект:4

Примечание:

№ на схеме:6

Наименование:Крышка

Каталожный номер:16Y-11-00023

Комплект:1

Примечание:

№ на схеме:7

Наименование:Сальник

Каталожный номер:16Y-11-00024

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:01010-51225

Комплект:4

Примечание:

№ на схеме:9

Наименование:Шайба

Каталожный номер:01602-21236

Комплект:4

Примечание:

№ на схеме:10

Наименование:Опора направляющего колеса

Каталожный номер:16Y-11-00011

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-11-00027

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо круглого сечения

Каталожный номер:07000-65140

Комплект:1

Примечание:

№ на схеме:13

Наименование:Вал турбины

Каталожный номер:16Y-11-00018

Комплект:1

Примечание:

№ на схеме:14

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-11-00003

Комплект:1

Примечание:

№ на схеме:15

Наименование:Подшипник 311

Каталожный номер:GB276-64

Комплект:1

Примечание:

№ на схеме:16

Наименование:Проставка

Каталожный номер:16Y-11-00004

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо стопорное

Каталожный номер:04064-05520

Комплект:1

Примечание:

№ на схеме:18

Наименование:Кольцо круглого сечения

Каталожный номер:16Y-11-00006

Комплект:1

Примечание:

№ на схеме:19

Наименование:Опора

Каталожный номер:16Y-11-00007

Комплект:1

Примечание:

№ на схеме:20

Наименование:Крышка

Каталожный номер:16Y-11-00005

Комплект:1

Примечание:

№ на схеме:21

Наименование:Уплотнение плавающее

Каталожный номер:07011-10080

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кольцо круглого сечения

Каталожный номер:07000-62135

Комплект:1

Примечание:

№ на схеме:23

Наименование:Кольцо уплотнительное

Каталожный номер:16Y-11-00026

Комплект:1

Примечание:

№ на схеме:24

Наименование:Болт

Каталожный номер:01010-51245

Комплект:6

Примечание:

№ на схеме:25

Наименование:Шайба

Каталожный номер:01602-21236

Комплект:6

Примечание:

№ на схеме:26

Наименование:Муфта

Каталожный номер:16Y-11-10000

Комплект:1

Примечание:

№ на схеме:27

Наименование:Деталь соединительная

Каталожный номер:16Y-11-00022

Комплект:1

Примечание:
