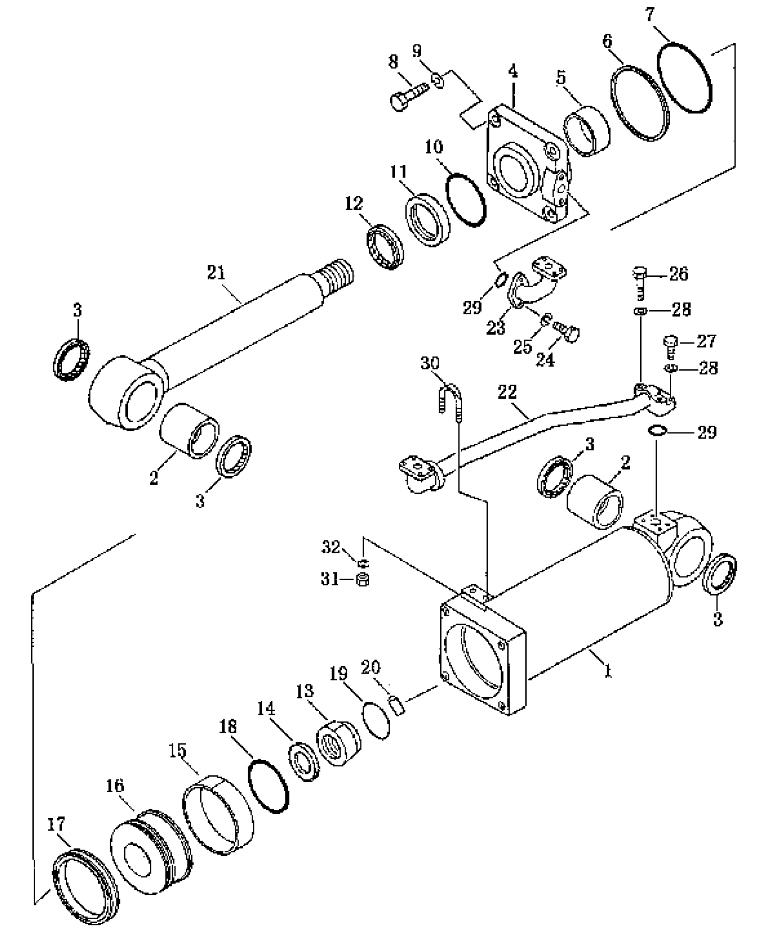

гидроцилиндр рыхлителя

← рама рыхлителя рычаг управления отвалом →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Гидроцилиндр рыхлителя в сборе

Каталожный номер:16Y-84-60000

Комплект:1

Примечание:SD16, SD16E

№ на схеме:1

Наименование:Корпус гидроцилиндра

Каталожный номер:16Y-84-62100

Комплект:1

Примечание:SD16, SD16E

№ на схеме:1

Наименование:Гидроцилиндр

Каталожный номер:16Y-84-62000

Комплект:1

Примечание:SD16, SD16E

№ на схеме:2

Наименование:Втулка

Каталожный номер:07143-10707

Комплект:

Примечание:SD16, SD16E

№ на схеме:3

Наименование:Кольцо пылезащитное

Каталожный номер:07145-00075

Комплект:

Примечание:SD16, SD16E

№ на схеме:4

Наименование:Втулка направляющая

Каталожный номер:16Y-84-62004

Комплект:1

Примечание:SD16, SD16E

№ на схеме:5

Наименование:Кольцо опорное

Каталожный номер:16Y-84-62005

Комплект:1

Примечание:SD16, SD16E

№ на схеме:6

Наименование:Кольцо защитное

Каталожный номер:07146-05152

Комплект:1

Примечание:SD16, SD16E

№ на схеме:7

Наименование:Кольцо круглого сечения

Каталожный номер:07000-05150

Комплект:1

Примечание:SD16, SD16E

№ на схеме:8

Наименование:Болт

Каталожный номер:01010-52770

Комплект:

Примечание:SD16, SD16E

№ на схеме:9

Наименование:Шайба

Каталожный номер:01643-32780

Комплект:

Примечание:SD16, SD16E

№ на схеме:10

Наименование:Сальник

Каталожный номер:16Y-84-62400

Комплект:1

Примечание:SD16, SD16E

№ на схеме:11

Наименование:Уплотнение

Каталожный номер:16Y-84-62006

Комплект:1

Примечание:SD16, SD16E

№ на схеме:12

Наименование:Сальник пылезащитный

Каталожный номер:16Y-84-62007

Комплект:1

Примечание:SD16, SD16E

№ на схеме:13

Наименование:Гайка

Каталожный номер:16Y-84-62001

Комплект:1

Примечание:SD16, SD16E

№ на схеме:14

Наименование:Шайба

Каталожный номер:16Y-84-62003

Комплект:1

Примечание:SD16, SD16E

№ на схеме:15

Наименование:Втулка направляющая

Каталожный номер:16Y-63-13008

Комплект:

Примечание:SD16, SD16E

№ на схеме:16

Наименование:Поршень

Каталожный номер:16Y-84-62002

Комплект:1

Примечание:SD16, SD16E

№ на схеме:17

Наименование:Кольцо

Каталожный номер:16Y-63-13500

Комплект:1

Примечание:SD16, SD16E

№ на схеме:18

Наименование:Кольцо круглого сечения

Каталожный номер:07000-12055

Комплект:1

Примечание:SD16, SD16E

№ на схеме:19

Наименование:Проволока

Каталожный номер:04059-01025

Комплект:1

Примечание:SD16, SD16E

№ на схеме:20

Наименование:Винт

Каталожный номер:01322-30820

Комплект:1

Примечание:SD16, SD16E

№ на схеме:21

Наименование:Шток поршня

Каталожный номер:16Y-84-62200

Комплект:1

Примечание:SD16, SD16E

№ на схеме:22

Наименование:Трубка

Каталожный номер:16Y-84-61000

Комплект:1

Примечание:SD16, SD16E

№ на схеме:23

Наименование:Фланец

Каталожный номер:16Y-84-63000

Комплект:1

Примечание:SD16, SD16E

№ на схеме:24

Наименование:Болт

Каталожный номер:01010-51435

Комплект:2

Примечание:SD16, SD16E

№ на схеме:25

Наименование:Шайба

Каталожный номер:01602-21442

Комплект:2

Примечание:SD16, SD16E

№ на схеме:26

Наименование:Болт

Каталожный номер:01010-50850

Комплект:2

Примечание:SD16, SD16E

№ на схеме:27

Наименование:Болт

Каталожный номер:01010-50840

Комплект:2

Примечание:SD16, SD16E

№ на схеме:28

Наименование:Шайба

Каталожный номер:01601-20825

Комплект:4

Примечание:SD16, SD16E

№ на схеме:29

Наименование:Кольцо круглого сечения

Каталожный номер:07000-13030

Комплект:2

Примечание:SD16, SD16E

№ на схеме:30

Наименование:Хомут

Каталожный номер:07283-22738

Комплект:1

Примечание:SD16, SD16E

№ на схеме:31

Наименование:Гайка стопорная

Каталожный номер:01598-11011

Комплект:2

Примечание:SD16, SD16E

№ на схеме:32

Наименование:Шайба

Каталожный номер:01640-21016

Комплект:2

Примечание:SD16, SD16E
