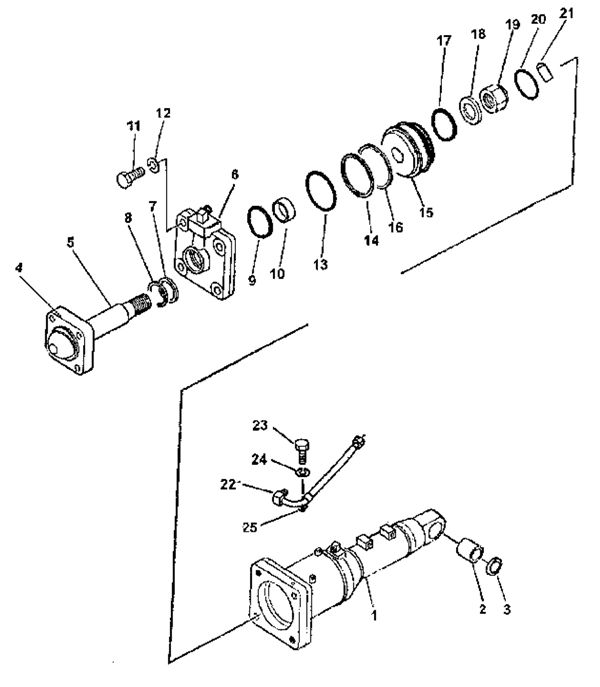

гидроцилиндр наклона отвала

← трубопровод гидравлический 2 трубопровод гидравлический (от бака к гидроцилиндру рыхлителю) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Гидроцилиндр наклона отвала

Каталожный номер:16Y-63- 13000

Комплект:1

Примечание:SD16, SD16E

№ на схеме:1

Наименование:Гидроцилиндр в сборе

Каталожный номер:16Y-63-13100

Комплект:1

Примечание:SD16, SD16E

№ на схеме:2

Наименование:Втулка

Каталожный номер:07143-10505

Комплект:1

Примечание:SD16, SD16E

№ на схеме:3

Наименование:Уплотнение пылезащитное

Каталожный номер:16Y-63-13600

Комплект:2

Примечание:SD16, SD16E

№ на схеме:4

Наименование:Опора шарового шарнира

Каталожный номер:16Y-63-13004

Комплект:1

Примечание:SD16, SD16E

№ на схеме:5

Наименование:Шток поршня

Каталожный номер:16Y-63-13300

Комплект:1

Примечание:SD16, SD16E

№ на схеме:6

Наименование:Крышка в сборе

Каталожный номер:16Y-63-13200

Комплект:1

Примечание:SD16, SD16E

№ на схеме:7

Наименование:Кольцо

Каталожный номер:16Y-63-13006

Комплект:1

Примечание:SD16, SD16E

№ на схеме:8

Наименование:Уплотнение пылезащитное

Каталожный номер:16Y-63-13005

Комплект:1

Примечание:SD16, SD16E

№ на схеме:9

Наименование:Кольцо

Каталожный номер:16Y-63-13400

Комплект:1

Примечание:SD16, SD16E

№ на схеме:10

Наименование:Кольцо направляющее

Каталожный номер:16Y-63-13007

Комплект:1

Примечание:SD16, SD16E

№ на схеме:11

Наименование:Болт

Каталожный номер:01010-32770

Комплект:4

Примечание:SD16, SD16E

№ на схеме:12

Наименование:Шайба

Каталожный номер:01602-22783

Комплект:4

Примечание:SD16, SD16E

№ на схеме:13

Наименование:Кольцо круглого сечения

Каталожный номер:07000-05150

Комплект:1

Примечание:SD16, SD16E

№ на схеме:14

Наименование:Кольцо опорное

Каталожный номер:16Y-63-13008

Комплект:2

Примечание:SD16, SD16E

№ на схеме:15

Наименование:Поршень

Каталожный номер:16Y-63-13003

Комплект:1

Примечание:SD16, SD16E

№ на схеме:16

Наименование:Кольцо

Каталожный номер:16Y-63-13500

Комплект:1

Примечание:SD16, SD16E

№ на схеме:17

Наименование:Кольцо круглого сечения

Каталожный номер:07000-12055

Комплект:1

Примечание:SD16, SD16E

№ на схеме:18

Наименование:Шайба

Каталожный номер:16Y-63-13002

Комплект:1

Примечание:SD16, SD16E

№ на схеме:19

Наименование:Гайка

Каталожный номер:16Y-63-13001

Комплект:1

Примечание:SD16, SD16E

№ на схеме:20

Наименование:Проволока

Каталожный номер:04059-01025

Комплект:1

Примечание:SD16, SD16E

№ на схеме:21

Наименование:Винт

Каталожный номер:01322-30820

Комплект:1

Примечание:SD16, SD16E

№ на схеме:22

Наименование:Трубопровод в сборе

Каталожный номер:16Y-63- 13700

Комплект:1

Примечание:SD16, SD16E

№ на схеме:23

Наименование:Болт

Каталожный номер:01010-30810

Комплект:1

Примечание:SD16, SD16E

№ на схеме:24

Наименование:Шайба

Каталожный номер:01642-00810

Комплект:1

Примечание:SD16, SD16E

№ на схеме:25

Наименование:Хомут

Каталожный номер:16Y-63-13009

Комплект:1

Примечание:SD16, SD16E
