гидрораспределитель управления отвалом_2

← гидрораспределитель управления отвалом 1 гидрораспределитель управления рыхлителем →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

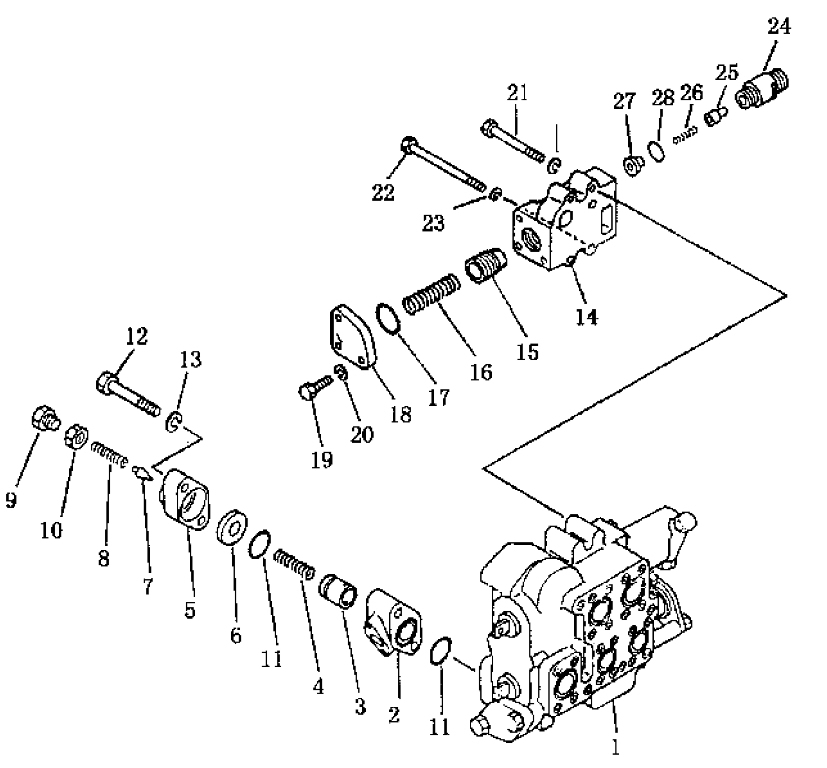

№ на схеме:1

Наименование:Гидрораспределитель управления отвалом в сборе

Каталожный номер:16Y-60-05000 (701-33-12006)

Комплект:1

Примечание:

№ на схеме:2

Наименование:Корпус клапана

Каталожный номер:701-30-51111

Комплект:1

Примечание:

№ на схеме:2

Наименование:Клапан редукционный в сборе

Каталожный номер:701-30-51002

Комплект:1

Примечание:

№ на схеме:3

Наименование:Клапан регуляционный

Каталожный номер:701-30-51120

Комплект:1

Примечание:

№ на схеме:4

Наименование:Пружина

Каталожный номер:701-30-51130

Комплект:1

Примечание:

№ на схеме:5

Наименование:Корпус клапана

Каталожный номер:701-30-51140

Комплект:1

Примечание:

№ на схеме:6

Наименование:Седло клапана

Каталожный номер:701-30-51151

Комплект:1

Примечание:

№ на схеме:7

Наименование:Тарелка

Каталожный номер:701-30-51160

Комплект:1

Примечание:

№ на схеме:8

Наименование:Пружина

Каталожный номер:701-30-51171

Комплект:1

Примечание:

№ на схеме:9

Наименование:Пробка

Каталожный номер:701-10-51160

Комплект:1

Примечание:

№ на схеме:10

Наименование:Гайка

Каталожный номер:701-30-51190

Комплект:1

Примечание:

№ на схеме:11

Наименование:Кольцо круглого сечения

Каталожный номер:07000-13048

Комплект:2

Примечание:

№ на схеме:12

Наименование:Болт

Каталожный номер:01011-31405

Комплект:2

Примечание:

№ на схеме:13

Наименование:Шайба

Каталожный номер:20D-14-11510

Комплект:2

Примечание:

№ на схеме:14

Наименование:Корпус всасывающего клапана

Каталожный номер:701-30-62411

Комплект:1

Примечание:

№ на схеме:14

Наименование:Клапан всасывающий в сборе

Каталожный номер:701-30-62002

Комплект:1

Примечание:

№ на схеме:15

Наименование:Клапана

Каталожный номер:701-30-61120

Комплект:1

Примечание:

№ на схеме:16

Наименование:Пружина

Каталожный номер:701-30-61130

Комплект:1

Примечание:

№ на схеме:17

Наименование:Кольцо круглого сечения

Каталожный номер:07000-13048

Комплект:1

Примечание:

№ на схеме:18

Наименование:Пластина

Каталожный номер:701-30-62130

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт

Каталожный номер:01010-31240

Комплект:3

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:01602-01236

Комплект:3

Примечание:

№ на схеме:21

Наименование:Болт

Каталожный номер:01010-31260

Комплект:2

Примечание:

№ на схеме:22

Наименование:Болт

Каталожный номер:01011-31210

Комплект:2

Примечание:

№ на схеме:23

Наименование:Шайба

Каталожный номер:01602-01236

Комплект:4

Примечание:

№ на схеме:24

Наименование:Корпус клапана

Каталожный номер:701-30-65111

Комплект:1

Примечание:

№ на схеме:25

Наименование:Золотник

Каталожный номер:701-13-31120

Комплект:1

Примечание:

№ на схеме:26

Наименование:Пружина

Каталожный номер:701-30-65131

Комплект:1

Примечание:

№ на схеме:27

Наименование:Седло

Каталожный номер:701-30-65123

Комплект:1

Примечание:

№ на схеме:28

Наименование:Кольцо круглого сечения

Каталожный номер:07002-13034

Комплект:1

Примечание:
