фильтр трасмиссии масляный

← трубопровод гидротрансформатора 3 насос рулевого управления →

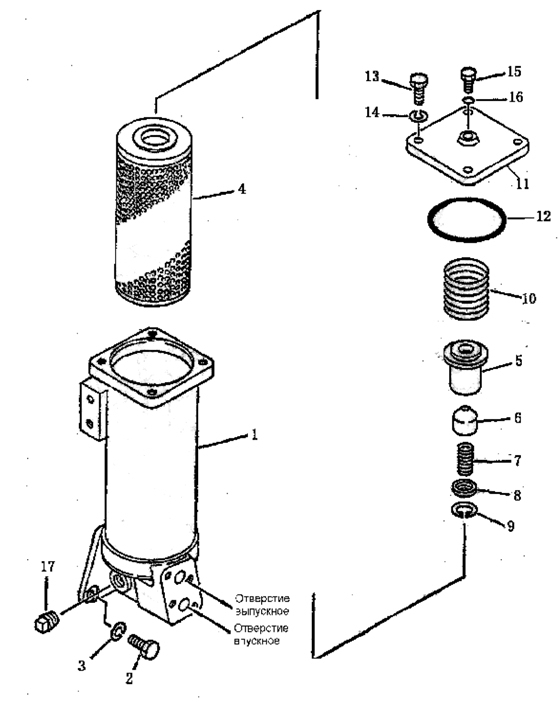

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:Фильтр в сборе

Каталожный номер:16Y-75-23000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Корпус фильтра

Каталожный номер:16Y-75-23100

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:01010-51235

Комплект:3

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:01602-21236

Комплект:3

Примечание:

№ на схеме:4

Наименование:Элемент фильтрующий

Каталожный номер:16Y-75-23200

Комплект:1

Примечание:

№ на схеме:5

Наименование:Корпус клапана

Каталожный номер:16Y-75-23004

Комплект:1

Примечание:

№ на схеме:6

Наименование:Золотник клапана

Каталожный номер:16Y-75-23002

Комплект:1

Примечание:

№ на схеме:7

Наименование:Пружина

Каталожный номер:16Y-75-23003

Комплект:1

Примечание:

№ на схеме:8

Наименование:Опора

Каталожный номер:16Y-75-23001

Комплект:1

Примечание:

№ на схеме:9

Наименование:Кольцо стопорное

Каталожный номер:04065-03012

Комплект:1

Примечание:

№ на схеме:10

Наименование:Пружина

Каталожный номер:16Y-75-23005

Комплект:1

Примечание:

№ на схеме:11

Наименование:Крышка

Каталожный номер:16Y-75-23006

Комплект:1

Примечание:

№ на схеме:12

Наименование:Кольцо круглого сечения

Каталожный номер:07000-03100

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:01010-31230

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба пружинная

Каталожный номер:01602-01236

Комплект:4

Примечание:

№ на схеме:15

Наименование:Болт

Каталожный номер:16Y-75-23007

Комплект:1

Примечание:

№ на схеме:16

Наименование:Кольцо круглого сечения

Каталожный номер:07002-01223

Комплект:1

Примечание:

№ на схеме:17

Наименование:Пробка

Каталожный номер:07042-00415

Комплект:1

Примечание:
