башмак гусеничный

башмак гусеничный

← гусеницa в сборе щиток ограждающий →

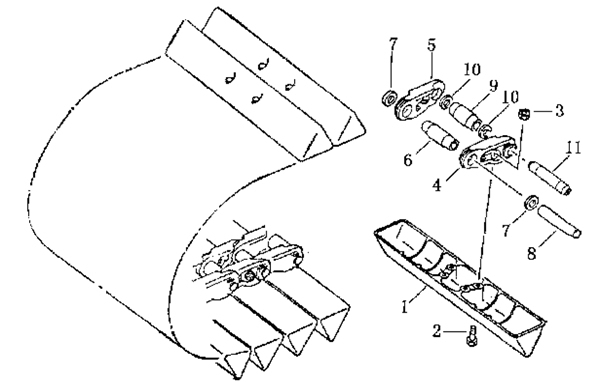

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Гусеница в сборе
Каталожный номер:16L-41-00000
Комплект:2
Примечание:SD16L
0 ₽
шт
№ на схеме:1
Наименование:Трак
Каталожный номер:16L-41-00001
Комплект:84
Примечание:SD16L
0 ₽
шт
№ на схеме:2
Наименование:Болт гусеничного башмака
Каталожный номер:161-41-00002
Комплект:336
Примечание:SD16L
0 ₽
шт
№ на схеме:3
Наименование:Гайка
Каталожный номер:JB/ZQ3745-86
Комплект:336
Примечание:SD16L
0 ₽
шт
№ на схеме:4
Наименование:Звено гусеничной цепи левой
Каталожный номер:A-203-510-03
Комплект:84
Примечание:SD16L
0 ₽
шт
№ на схеме:5
Наименование:Звено гусеничной цепи правой
Каталожный номер:A-203-510-02
Комплект:84
Примечание:SD16L
0 ₽
шт
№ на схеме:6
Наименование:Втулка обычная
Каталожный номер:A-203-510-04
Комплект:80
Примечание:SD16L
0 ₽
шт
№ на схеме:7
Наименование:Уплотнение пылезащитное
Каталожный номер:A-203-510-05
Комплект:160
Примечание:SD16L
0 ₽
шт
№ на схеме:8
Наименование:Палец обычный
Каталожный номер:A-203-510-06
Комплект:80
Примечание:SD16L
0 ₽
шт
№ на схеме:9
Наименование:Втулка главного пальца
Каталожный номер:A-203-510-07
Комплект:4
Примечание:SD16L
0 ₽
шт
№ на схеме:10
Наименование:Уплотнение пылезащитное
Каталожный номер:A-203-510-08
Комплект:8
Примечание:SD16L
0 ₽
шт
№ на схеме:11
Наименование:Палец главный
Каталожный номер:A-203-510-09
Комплект:4
Примечание:SD16L
