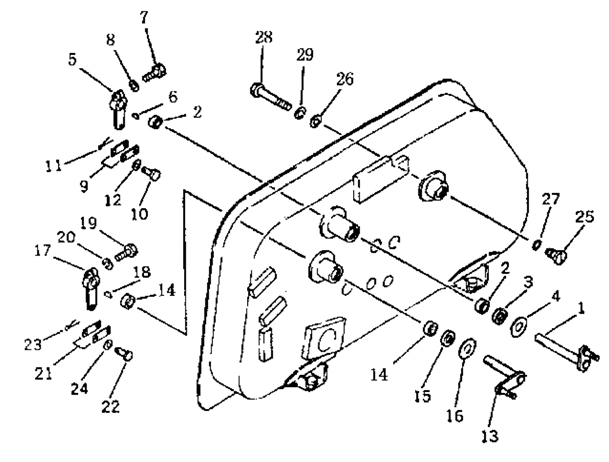

бак гидравлический 2

← бак гидравлический 1 насос гидравлический →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Ось

Каталожный номер:16Y-60-08000

Комплект:1

Примечание:

№ на схеме:1

Наименование:Бак гидравлический

Каталожный номер:16Y-60-00000

Комплект:1

Примечание:

№ на схеме:2

Наименование:Подшипник игольчатый 57941/20

Каталожный номер:GB290-82

Комплект:2

Примечание:

№ на схеме:3

Наименование:Уплотнение масляное

Каталожный номер:16Y-60-16000

Комплект:1

Примечание:

№ на схеме:4

Наименование:Прокладка

Каталожный номер:16Y-60-00006

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рычаг

Каталожный номер:16Y-60-00015

Комплект:1

Примечание:

№ на схеме:6

Наименование:Шпонка

Каталожный номер:04010-00519

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт

Каталожный номер:01010-30830

Комплект:1

Примечание:

№ на схеме:8

Наименование:Шайба

Каталожный номер:01602-00825

Комплект:1

Примечание:

№ на схеме:9

Наименование:Пластина

Каталожный номер:16Y-60-00014

Комплект:2

Примечание:

№ на схеме:10

Наименование:Палец

Каталожный номер:04205-01028

Комплект:2

Примечание:

№ на схеме:11

Наименование:Палец

Каталожный номер:04050-03015

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба

Каталожный номер:01641-01016

Комплект:2

Примечание:

№ на схеме:13

Наименование:Ось

Каталожный номер:16Y-60-07000

Комплект:1

Примечание:

№ на схеме:14

Наименование:Подшипник игольчатый 57941/20

Каталожный номер:GB290-82

Комплект:2

Примечание:

№ на схеме:15

Наименование:Уплотнение масляное

Каталожный номер:16Y-60-16000

Комплект:1

Примечание:

№ на схеме:16

Наименование:Прокладка

Каталожный номер:16Y-60-00006

Комплект:1

Примечание:

№ на схеме:17

Наименование:Рычаг

Каталожный номер:16Y-60-00004

Комплект:1

Примечание:

№ на схеме:18

Наименование:Шпонка

Каталожный номер:04010-00519

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт

Каталожный номер:01010-30830

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:01602-00825

Комплект:1

Примечание:

№ на схеме:21

Наименование:Пластина

Каталожный номер:16Y-60-00014

Комплект:2

Примечание:

№ на схеме:22

Наименование:Палец

Каталожный номер:04205-01028

Комплект:2

Примечание:

№ на схеме:23

Наименование:Палец

Каталожный номер:04050-03016

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:01641-01016

Комплект:2

Примечание:

№ на схеме:25

Наименование:Пробка

Каталожный номер:16Y-60-00007

Комплект:1

Примечание:

№ на схеме:26

Наименование:Шайба

Каталожный номер:16Y-60-00012

Комплект:1

Примечание:

№ на схеме:27

Наименование:Кольцо круглого сечения

Каталожный номер:07000-03020

Комплект:1

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:01010-31090

Комплект:1

Примечание:

№ на схеме:29

Наименование:Шайба пружинная

Каталожный номер:01602-01030

Комплект:1

Примечание:
