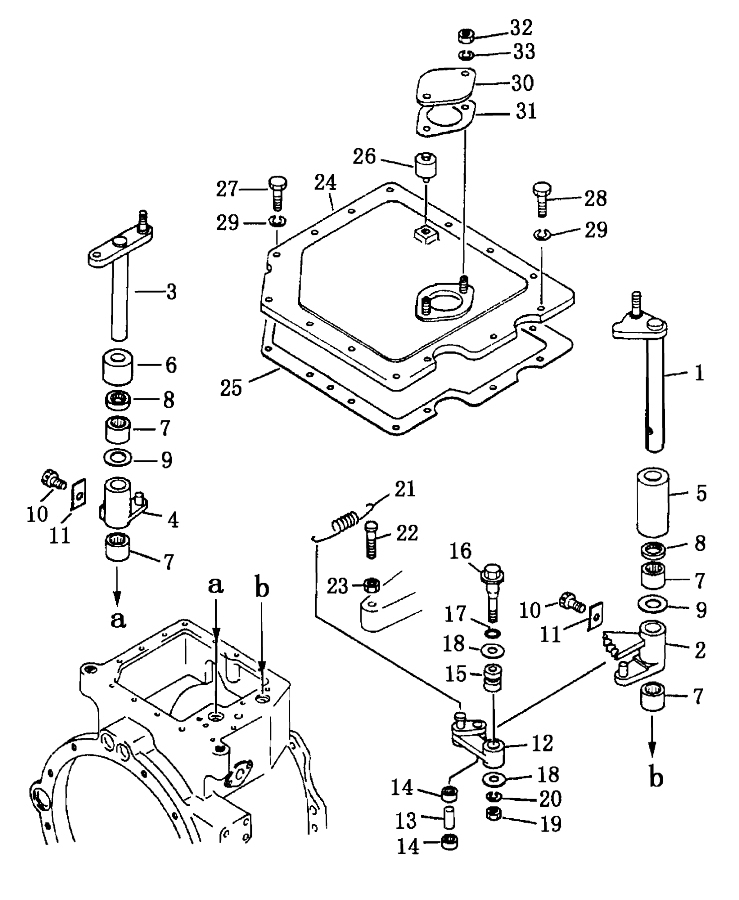

TRANSMISSION VALVE CASE AND CONTROL

← TRANSMISSION CONTROL VALVE 2 TRANSMISSION AND TORQUE PIPING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:rockerarm

Каталожный номер:10Y-75-06300

Комплект:1

Примечание:

№ на схеме:2

Наименование:yoke

Каталожный номер:10Y-75-06200

Комплект:1

Примечание:

№ на схеме:3

Наименование:rockerarm

Каталожный номер:10Y-75-06500

Комплект:1

Примечание:

№ на схеме:4

Наименование:yoke

Каталожный номер:10Y-75-06400

Комплект:1

Примечание:

№ на схеме:5

Наименование:sleeve

Каталожный номер:10Y-75-06021

Комплект:1

Примечание:

№ на схеме:6

Наименование:sleeve

Каталожный номер:10Y-75-06022

Комплект:1

Примечание:

№ на схеме:7

Наименование:bearing

Каталожный номер:HK202616

Комплект:4

Примечание:

№ на схеме:8

Наименование:seal oil

Каталожный номер:144-15-29110

Комплект:2

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:10Y-75-06020

Комплект:2

Примечание:

№ на схеме:10

Наименование:bolt

Каталожный номер:10Y-75-06015

Комплект:2

Примечание:

№ на схеме:11

Наименование:washer, lock

Каталожный номер:10Y-75-06016

Комплект:2

Примечание:

№ на схеме:12

Наименование:lever

Каталожный номер:14Y-74-19300

Комплект:1

Примечание:

№ на схеме:13

Наименование:pin

Каталожный номер:144-15-25690

Комплект:1

Примечание:

№ на схеме:14

Наименование:bearing

Каталожный номер:144-15-29120

Комплект:1

Примечание:

№ на схеме:15

Наименование:sleeve

Каталожный номер:14Y-74-19037

Комплект:1

Примечание:

№ на схеме:16

Наименование:bolt

Каталожный номер:10Y-75-06023

Комплект:1

Примечание:

№ на схеме:17

Наименование:0-ring

Каталожный номер:07000-62014

Комплект:1

Примечание:

№ на схеме:18

Наименование:washer

Каталожный номер:10Y-75-06024

Комплект:2

Примечание:

№ на схеме:19

Наименование:nut

Каталожный номер:01580-01008

Комплект:1

Примечание:

№ на схеме:20

Наименование:washer

Каталожный номер:01643-30823

Комплект:1

Примечание:

№ на схеме:21

Наименование:spring

Каталожный номер:10Y-75-06017

Комплект:1

Примечание:

№ на схеме:22

Наименование:bolt

Каталожный номер:10Y-75-06025

Комплект:1

Примечание:

№ на схеме:23

Наименование:nut

Каталожный номер:01580-01008

Комплект:1

Примечание:

№ на схеме:24

Наименование:cover

Каталожный номер:10Y-75-06100

Комплект:1

Примечание:

№ на схеме:25

Наименование:gasket

Каталожный номер:10Y-75-06004

Комплект:1

Примечание:

№ на схеме:26

Наименование:breath plug

Каталожный номер:07030-00252

Комплект:1

Примечание:

№ на схеме:27

Наименование:bolt

Каталожный номер:01010-31025

Комплект:12

Примечание:

№ на схеме:28

Наименование:bolt

Каталожный номер:01010-31030

Комплект:2

Примечание:

№ на схеме:29

Наименование:washer

Каталожный номер:01643-31032

Комплект:14

Примечание:

№ на схеме:30

Наименование:cover

Каталожный номер:10Y-75-06001

Комплект:1

Примечание:

№ на схеме:31

Наименование:gasket

Каталожный номер:10Y-75-06002

Комплект:1

Примечание:

№ на схеме:32

Наименование:nut

Каталожный номер:01580-01008

Комплект:2

Примечание:

№ на схеме:33

Наименование:washer

Каталожный номер:01643-30823

Комплект:2

Примечание:
