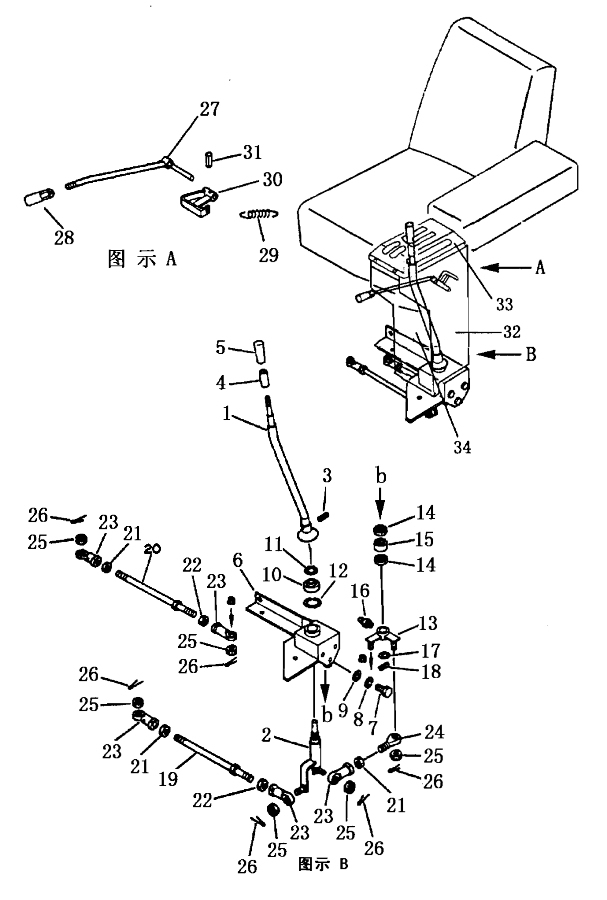

TRANSMISSION CONTROL LEVER

← TRACK SHOE (SWAMP TYPE) STEERING CONTROL LEVER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:lever

Каталожный номер:10Y-25B-06000

Комплект:1

Примечание:

№ на схеме:2

Наименование:shaft

Каталожный номер:10Y-25B-04000

Комплект:1

Примечание:

№ на схеме:3

Наименование:pin

Каталожный номер:04025-00532

Комплект:1

Примечание:

№ на схеме:4

Наименование:bushing

Каталожный номер:09361-01460

Комплект:1

Примечание:

№ на схеме:5

Наименование:knob

Каталожный номер:09304-01240

Комплект:1

Примечание:

№ на схеме:6

Наименование:pedestal

Каталожный номер:10Y-25B-03000

Комплект:1

Примечание:

№ на схеме:7

Наименование:bolt

Каталожный номер:01010-31030

Комплект:3

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:01602-01030

Комплект:3

Примечание:

№ на схеме:9

Наименование:washer

Каталожный номер:01643-31032

Комплект:3

Примечание:

№ на схеме:10

Наименование:bearing GE20ES

Каталожный номер:GB3045-81

Комплект:1

Примечание:

№ на схеме:11

Наименование:ring, snap

Каталожный номер:04064-02012

Комплект:1

Примечание:

№ на схеме:12

Наименование:ring, snap

Каталожный номер:04065-03715

Комплект:1

Примечание:

№ на схеме:13

Наименование:lever

Каталожный номер:10Y-25-07000

Комплект:1

Примечание:

№ на схеме:14

Наименование:seal, oil

Каталожный номер:06122-01803

Комплект:2

Примечание:

№ на схеме:15

Наименование:bearing

Каталожный номер:06120-01816

Комплект:1

Примечание:

№ на схеме:16

Наименование:fitting, grease

Каталожный номер:07020-00000

Комплект:1

Примечание:

№ на схеме:17

Наименование:washer

Каталожный номер:01643-31845

Комплект:1

Примечание:

№ на схеме:18

Наименование:pin

Каталожный номер:04025-00640

Комплект:1

Примечание:

№ на схеме:19

Наименование:rod

Каталожный номер:10Y-25B-05000

Комплект:1

Примечание:

№ на схеме:20

Наименование:rod

Каталожный номер:04248-31013

Комплект:1

Примечание:

№ на схеме:21

Наименование:nut

Каталожный номер:01508-31006

Комплект:3

Примечание:

№ на схеме:22

Наименование:nut

Каталожный номер:01508-11006

Комплект:2

Примечание:

№ на схеме:23

Наименование:end bearing

Каталожный номер:04250-61056

Комплект:5

Примечание:

№ на схеме:24

Наименование:end bearing

Каталожный номер:04252-11061

Комплект:1

Примечание:

№ на схеме:25

Наименование:nut

Каталожный номер:01593-01008

Комплект:6

Примечание:

№ на схеме:26

Наименование:pin

Каталожный номер:04050-12018

Комплект:6

Примечание:

№ на схеме:27

Наименование:rod, lock

Каталожный номер:10Y-25B-07000

Комплект:1

Примечание:

№ на схеме:28

Наименование:knob

Каталожный номер:09305-00800

Комплект:1

Примечание:

№ на схеме:29

Наименование:spring

Каталожный номер:10Y-25-00001

Комплект:1

Примечание:

№ на схеме:30

Наименование:plate, lock

Каталожный номер:10Y-25B-02000

Комплект:1

Примечание:

№ на схеме:31

Наименование:pin

Каталожный номер:04025-00322

Комплект:1

Примечание:

№ на схеме:32

Наименование:cover, control

Каталожный номер:10Y-25B-01000

Комплект:1

Примечание:

№ на схеме:33

Наименование:guide pedestal

Каталожный номер:154-43-43110

Комплект:1

Примечание:

№ на схеме:34

Наименование:plate

Каталожный номер:10Y-25B-00001

Комплект:1

Примечание:
